نظام كشف تسرب الهليوم الخزفي بقشرة زجاجية معدل التسرب 1.0 * 10-9Pa · m3 / sec

منتوج وصف

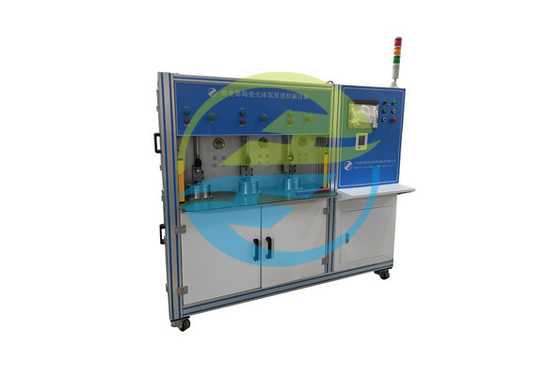

نظام كشف تسرب الهليوم من السيراميك

نظام كشف تسرب الهليوم الخزفي بقشرة زجاجية معدل التسرب 1.0 * 10-9Pa · m3 / sec

مقدمة مننظام كشف تسرب الهليوم من السيراميك:

وفقًا للمبدأ الأساسي لاكتشاف تسرب الهليوم ، باستخدام الهيليوم كغاز تتبع ، يكتشف النظام تلقائيًا وبسرعة تسرب قطعة العمل.إذا كان هناك تسرب ، فسيقوم النظام بإصدار إنذار.

عملية الكشفلنظام كشف تسرب الهليوم من السيراميك:

1. يضع المشغل قطعة العمل في التركيب الثابت ويضغط على زر البدء.

2. يتم إغلاق صندوق الفراغ أوتوماتيكيًا ويتم إغلاق الجهاز تلقائيًا.

3. يقوم النظام تلقائيًا بتفريغ صندوق الفراغ وقطعة العمل.

4. يملأ النظام المنتج تلقائيًا بالهيليوم.

5. يقوم النظام تلقائيًا باكتشاف التسرب على المنتج.

6. إذا كانت نتيجة الاختبار مؤهلة:

أ.يستنفد النظام الهيليوم تلقائيًا.

ب.يفتح النظام تلقائيًا باب صندوق التفريغ.

ج.يضيء مصباح المؤشر المؤهل ويقوم المشغل بتفريغ المنتج.

د.يقوم المشغل بتثبيت المنتج التالي ليتم فحصه ويبدأ دورة اختبار جديدة.

7. إذا كانت نتيجة الاختبار غير مؤهلة:

أ.يستنفد النظام الهيليوم تلقائيًا.

ب.اضغط يدويًا على زر التأكيد.

ج.فتح الصندوق تلقائيًا.

د.يضيء مصباح المؤشر غير المؤهل ويقوم المشغل بإفراغ المنتج.

ه.يقوم المشغل بتثبيت المنتج التالي ليتم فحصه ويبدأ دورة اختبار جديدة.

سمة من سماتنظام كشف تسرب الهليوم من السيراميك:

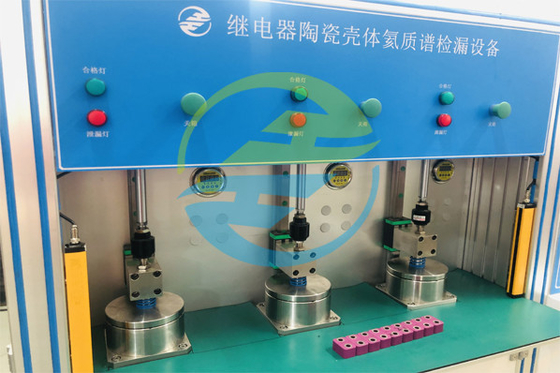

1. للجهاز ثلاثة صناديق تفريغ تعمل في الوصلة ، وتتطلب مشغلًا واحدًا فقط لتشغيل الجهاز.

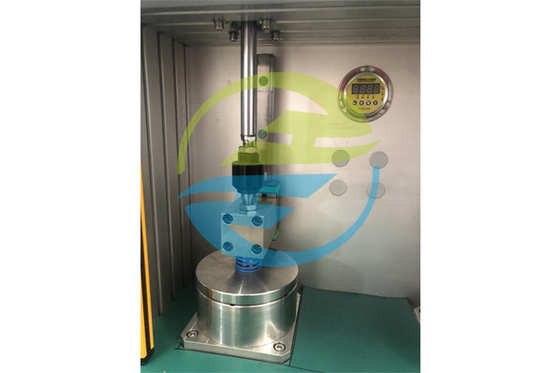

2. تكمل قطعة العمل أوتوماتيكياً العملية الكاملة في صندوق الفراغ ، والذي يتخذ هيكل على شكل جرس ويمكن أن يفتح ويغلق أوتوماتيكياً لأعلى ولأسفل.يحتاج المشغل فقط إلى تحميل وتفريغ المواد ، كما أن عملية التحميل والتفريغ بسيطة ومريحة.

3. يمكن تركيب قطعة عمل واحدة في المرة الواحدة.إذا لم يكن من الضروري تثبيت قطعة العمل ، فيمكن سد فتحة تركيب قطعة العمل المقابلة بمقبس.

4. يعتمد كشف الهيليوم على كاشف تسرب مستورد ، مع دقة قصوى للكشف عن التسرب تبلغ 5 * 10-13Pa · m3 / s.يمكن لعملية الكشف عن التسرب أن تحدد قطع عمل التسرب الكبيرة والصغيرة ، مما يوفر استهلاك غاز الهيليوم.

5. يتم تزويد الجهاز بشكل عشوائي مع محاكاة تسرب 1.0E-9 Pa · m3 / s ، مع شهادة صادرة عن مؤسسة القياس الوطنية للتسرب.

6. المسافة بين الصمام المملوء بالهيليوم وقطعة العمل قصيرة ، واستهلاك الغاز منخفض ، وتكلفة الإنتاج مخفضة.

7. يتم التحكم في النظام عن طريق PLC.وعرض معلومات متنوعة على شاشة ملونة تعمل باللمس.

8. سلامة تشغيل المعدات ، مع حماية السلامة والتوقف في حالات الطوارئ ، وظيفة إعادة الضبط.

9. تصميم المعدات يتوافق مع المتطلبات المريحة.

معلمة نظام كشف تسرب الهليوم من السيراميك:
