| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HJ224 |
| الـ MOQ: | 1 مجموعة |
| سعر: | Negotiatable |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 1 مجموعة كل 3 أشهر |

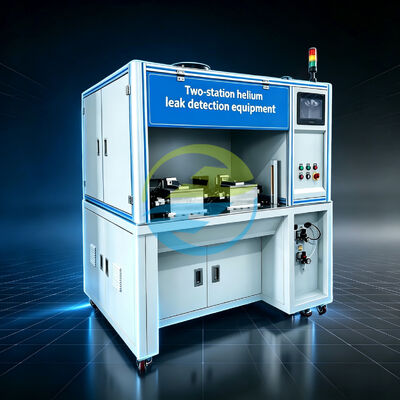

معدات اختبار تسرب الهيليوم عالية الدقة للفحص التلقائي لضيق الغاز مع محطتي اختبار
قد يبدو المرحل مجمعًا بشكل مثالي من الخارج، إلا أن أداء الختم الخاص به يمكن أن يعتمد على العيوب التي من المستحيل رؤيتها أثناء الفحص البصري.
بالنسبة لمصنعي مرحلات السيارات والمكونات الكهربائية المختومة وغيرها من التجميعات الدقيقة، فإن اختبار التسرب يعد أكثر من مجرد خطوة أخرى لمراقبة الجودة. إنها طريقة عملية للتحقق مما إذا كان المكون النهائي قد حقق المستوى المطلوب من ضيق الغاز قبل أن ينتقل إلى مرحلة الإنتاج التالية.
تم تطوير معدات اختبار تسرب الهيليوم ذات المرحلتين خصيصًا لتلبية هذا المطلب.
يستخدم النظام الهيليوم كغاز تتبع. نظرًا لأن الهيليوم يمكن أن يمر عبر مسارات تسرب صغيرة جدًا، فيمكن اكتشافه بواسطة كاشف تسرب الهيليوم عندما يكون لقطعة العمل المغلقة مسار تسرب. وهذا يجعل اختبار تسرب الهيليوم مناسبًا بشكل خاص للمكونات التي قد لا يوفر فيها اختبار اضمحلال الضغط التقليدي أو اختبار ضيق الهواء وحده حساسية كافية.
كما يمنح التكوين المكون من محطتين فرق الإنتاج قدرًا أكبر من المرونة. بينما تقوم إحدى المحطات بتنفيذ دورة الاختبار المبرمجة، يمكن إعداد المحطة الأخرى لقطعة الشغل التالية. ويساعد ذلك على تقليل الانتظار غير الضروري بين العمليات ويجعل دمج المعدات أسهل في سير عمل الإنتاج المستمر.
لقد تم تصميمه بشكل أساسي لاختبار التتابع، في حين يمكن تخصيص تكوينات التركيب والعمليات الخاصة به وفقًا للهيكل الفعلي والأبعاد ومتطلبات الاختبار لقطعة العمل الخاصة بالعميل.
يسمح الهيكل المكون من محطتين للمعدات بالتعامل مع عمليات الاختبار من خلال موقعي عمل مستقلين. يعد هذا التكوين مناسبًا لبيئات الإنتاج حيث يحتاج المصنعون إلى تحقيق التوازن بين دقة الاختبار والإنتاجية العملية.
يستخدم الهيليوم كغاز الكشف. خصائصه الفيزيائية تجعله مناسبًا لتحديد مسارات التسرب الصغيرة جدًا في المكونات المغلقة.
تم تصميم المعدات حول عملية الكشف التلقائي عن تسرب الهيليوم، مما يقلل الاعتماد على الحكم اليدوي أثناء مرحلة الكشف الفعلي.
المعدات مخصصة في المقام الأول لاختبار التتابع. يمكن لـ HeJin تطوير تركيبات مخصصة وفقًا لأبعاد المرحل وهياكل الاتصال ومتطلبات الإنتاج.
يدعم التكوين المنشور فحص 1-4 قطع عمل، مما يوفر المرونة لترتيبات التحميل المختلفة.
بدلاً من تقديم كاشف مستقل فقط، تقوم HeJin بتطوير المعدات حول عملية الاختبار الكاملة للعميل، بما في ذلك تصميم التركيبات وتسلسل الاختبار وتكامل خط الإنتاج.
التطبيق الأساسي لاختبار التتابع المختوم.
قد تشمل قطع العمل النموذجية القابلة للتطبيق ما يلي:
يمكن أيضًا أخذ النظام في الاعتبار بالنسبة للمكونات المختومة الأخرى عندما تكون أبعادها وطريقة الاتصال ومتطلبات اختبار التسرب متوافقة مع المعدات.
للتطبيق الجديد، يجب على العملاء توفير رسم قطعة العمل، وهيكل الختم، وضغط الاختبار، ومعدل التسرب المسموح به المطلوب والقدرة الإنتاجية المتوقعة. يمكن لـ HeJin بعد ذلك تقييم طريقة الاختبار وتكوين التركيبات.
ويركز على ضيق الغاز وأداء التسرب، بما في ذلك:
كشف التسرب من قطعة العمل المختومة إلى البيئة المحيطة.
الكشف عن مسارات التسرب الناتجة عن سد الواجهات أو المفاصل أو العيوب الهيكلية.
يمكن للكشف المعتمد على الهيليوم تحديد مسارات تسرب صغيرة جدًا قد يكون من الصعب تحديدها من خلال الفحص البصري.
تساعد عملية الاختبار القابلة للتكرار الشركات المصنعة على مراقبة اتساق أداء الختم عبر دفعات الإنتاج.
يعد ISO 20485:2017 المرجع الدولي الأكثر صلة بشكل مباشر باختبار تسرب الغاز المتتبع. تنص ISO على أن المعيار يصف تقنيات اكتشاف التسرب باستخدام غاز التتبع وكاشف التسرب الخاص بغاز التتبع.
يعد ISO 20486:2017 جزءًا من معايير الاختبار غير المدمرة ISO 19.100 التي تغطي اختبار التسرب ومعايرة التسربات المرجعية للغازات. ويكون ذلك مناسبًا عند إنشاء ظروف تسرب مرجعية يمكن تتبعها لأنظمة اختبار التسرب.
يوفر ISO 9001 الإطار المعترف به دوليًا لأنظمة إدارة الجودة.
تحديث مهم لعام 2026: تم الآن نشر ISO 9001:2026، بينما تم سحب ISO 9001:2015. ولذلك، يجب أن تحدد وثائق المشروع الإصدار المعمول به بدلاً من وصف ISO 9001:2015 تلقائيًا على أنه الإصدار الحالي.
تحدد المواصفة القياسية IEC 60529 نظام رمز IP المستخدم لتصنيف درجات الحماية التي توفرها حاويات المعدات الكهربائية. يتضمن المنشور الموحد للجنة الكهرتقنية الدولية (IEC) المعيار الأصلي مع تعديلاته.
| البند الفني | مواصفة |
|---|---|
| نوع المعدات | نظام كشف تسرب الهيليوم ثنائي المحطة |
| منتج اختباري | منتج مشحون مسبقًا |
| عدد غرف الفراغ | 2 غرف |
| أجزاء لكل غرفة | 1-4 قطع |
| طريقة التحميل/التفريغ | يدوي |
| القدرة الإنتاجية | 200 قطعة/ساعة |
| معايير القبول | اختبار القبول على أساس التحقق من صحة 400 قطعة |
| اختبار الغاز | هيليوم |
| مزود الطاقة | 380 فولت، نظام 3 مراحل، 5 أسلاك، 50 هرتز |
| اتصال الطاقة | تم توفير اتصال الخدمة |
| توريد الهيليوم | توريد اسطوانة غاز |
| مسافة العرض | ضمن 2 متر من مدخل المعدات |
بالنسبة لمعدات اختبار التسرب، التسليم ليس نهاية المشروع.
غالبًا ما يبدأ التحدي الحقيقي عندما تدخل المعدات إلى بيئة الإنتاج: تحديد موضع التركيبات، ومعلمات الاختبار، وإمدادات الهيليوم، ومعايرة التسرب المرجعي، والتشغيل اليومي، كلها تؤثر على استقرار الاختبار.
ولهذا السبب توفر HeJin الدعم الفني طوال دورة حياة المعدات.
إنه مصمم للمنتجات المعبأة مسبقًا والتي تتطلب اختبار تسرب الهيليوم. يتضمن النطاق المتوافق المحدد نماذج أجسام الصمامات 250، و400، و600، بالإضافة إلى نماذج راتنجات الإيبوكسي 100، و300، و500. ويمكن تقييم المنتجات الأخرى بناءً على هيكلها ومتطلبات الاختبار الخاصة بها.
تحتوي على غرفتين مفرغتين.
تم تصميم كل غرفة مفرغة لاستيعاب من 1 إلى 4 قطع عمل.
يجب تحديد معايير القبول الفعلية لمنتجات العميل بناءً على المواصفات الفنية وإجراءات الاختبار المعمول بها.
الهيليوم هو غاز الاختبار المحدد.
الطاقة الإنتاجية المحددة هي 200 وحدة في الساعة.
تم تكوين المعدات للتحميل والتفريغ اليدوي. يمكن تخصيص التحميل والتفريغ التلقائي.
380 فولت، نظام ثلاثي الطور بخمسة أسلاك، 50 هرتز.
يتم توفير الهيليوم عن طريق اسطوانات الغاز. يجب أن يقع مصدر الغاز على مسافة 2 متر من مدخل الغاز الخاص بالجهاز، مع ضغط مدخل قدره 0.2 ميجا باسكال.
متطلبات الهواء المضغوط المحددة هي 0.5-0.7 ميجا باسكال؛ مطلوب هواء مضغوط نظيف وجاف لتشغيل الصمام الهوائي.
HeJin هي شركة تصنيع مصدر مقرها الصين متخصصة في الاختبار الصناعي ومعدات التشغيل الآلي.
تأسست الشركة في عام 2012، وتركز الشركة على البحث والتطوير والتصميم الهندسي والتصنيع والدعم الفني للمعدات المتخصصة المستخدمة في مكونات السيارات واكتشاف التسرب ومعالجة الغاز وتطبيقات الاختبارات الصناعية.
بدلاً من مجرد توفير الآلات القياسية، تعمل HeJin مع العملاء لتطوير المعدات وفقًا لمتطلبات الإنتاج الفعلية الخاصة بهم.
بدءًا من المناقشة الفنية الأولى وحتى تصميم التركيبات وتصنيع المعدات والتشغيل ودعم ما بعد البيع، تظل العملية الهندسية مرتبطة بشكل وثيق.
وهذا مهم عندما يحتاج نظام الاختبار إلى العمل بشكل موثوق كجزء من خط إنتاج حقيقي.
