850 * 750 * 400 مم 2 محطات اختبار آلة اختبار تسرب الهليوم

850 * 750 * 400 مم 2 محطات اختبار آلة اختبار تسرب الهليوم

اسم العلامة التجارية: HeJin
الـ MOQ: 1 مجموعة
السعر: Negotiatable
شروط الدفع: T / T ، L / C.
القدرة على التوريد: 3 مجموعة لكل 3 شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
Third party calibration certificate(cost additional)
عينة الاختبار:
صفيحة تبادل حرارة
محطات الاختبار:
2
غاز اختبار التسرب:
الهليوم
وضع التحكم:
تحكم PLC
ضغط تسرب النيتروجين:
5.5 ميجا باسكال
ضغط تسرب الهيليوم:
5.0 ميجا باسكال
نقطة الرفض:
5.0E-7Pa.m3 / ثانية.
وظيفة:
نظام اختبار تسرب الهليوم مبادل حراري
معدل استرداد الهليوم:
≥98٪
تفاصيل التغليف:
الخشب الرقائقي
إبراز:

آلة اختبار تسرب الهليوم 850 * 750 * 400 مم

,

محطتي اختبار 850 * 750 * 400 مم

,

محطتا اختبار اختبار تسرب الهليوم

وصف المنتج

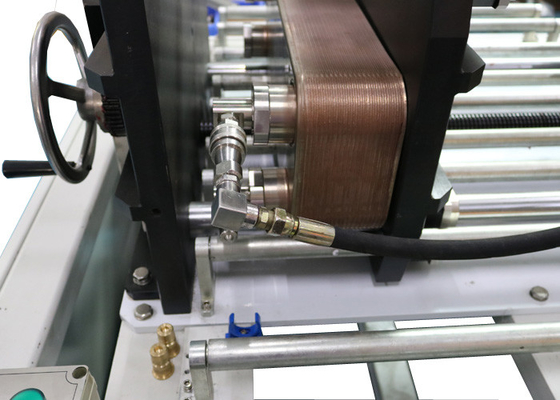

معدات اختبار تسرب الهليوم لمبادل حراري للوحة مع محطتي اختبار



مبدأ الاختبار:

وفقًا لمبدأ الكشف عن التسرب الأساسي لاكتشاف تسرب الهليوم ، يتم استخدام الهيليوم كغاز تتبع.في دورة الكشف عن التسرب الداخلي ، يتم تعبئة الهيليوم في التجويف B من قطعة العمل للكشف عن التسرب الداخلي بين A و Bفي دورة الكشف عن التسرب الخارجي ، تمتلئ A و B بالهيليوم في نفس الوقت لاكتشاف تسرب التجويف ؛يمكن لكاشف تسرب الهليوم تحديد تسرب المبادل الحراري للوحة بدقة عالية وسرعة ودقة.

تقوم قطعة العمل أولاً بالكشف عن التسرب الداخلي في محطة الكشف عن التسرب الداخلي ، ثم تقوم بدفع المنتج إلى محطة الكشف عن التسرب الخارجي عبر خط الناقل للكشف عن التسرب الخارجي.

بالنسبة لقطعة عمل ثلاثية التجاويف ، في دورة الكشف عن التسرب الداخلي ، يتم ملء التجويف A بالهيليوم لاكتشاف التسرب بين AB و AC ؛في دورة الكشف عن التسرب الخارجي ، تمتلئ A و B و C في وقت واحد بالهيليوم لاكتشاف التسرب الخارجي للتجويف.معدات اختبار التسرب



المعلمات: (يمكن تخصيصها حسب متطلبات العميل)

الشغل صفيحة تبادل حرارة.معدات اختبار التسرب

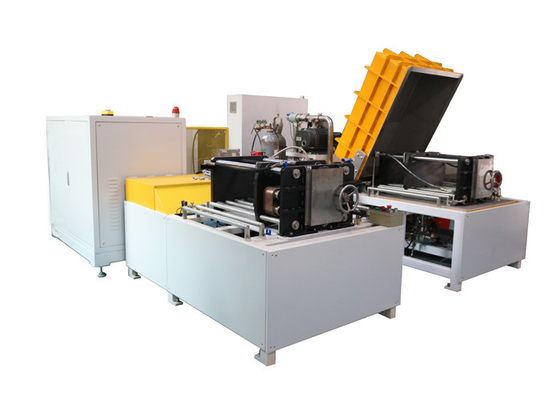

محطة اختبار التسرب محطتان: الأولى لاختبار قوة الشغل والتسرب الداخلي ، والأخرى لاختبار التسرب الخارجي

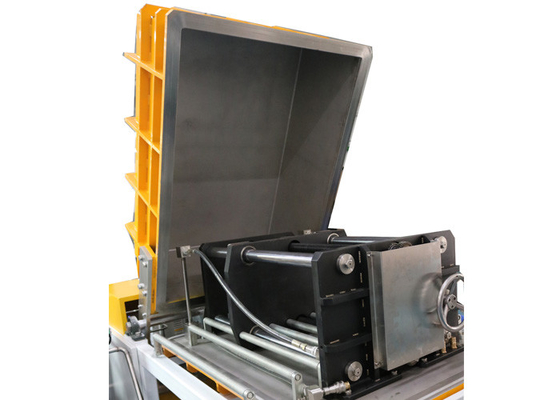

حجم غرفة الاختبار

850 * 750 * 400 مم

يمكن تركيب قطعة عمل كبيرة (620 * 500 * 250 مم) أو قطعتين صغيرتين (320 * 100 * 77 مم)

اختبار الغاز لإجمالي التسرب نتروجين
ضغط تسرب النيتروجين 5.5 ميجا باسكال
الغاز لاختبار التسرب الدقيق 100٪ هيليوم
ضغط تسرب الهيليوم 5.0 ميجا باسكال
نقطة الرفض 5.0E-7Pa.m3/ ثانية.
دورة الزمن يستغرق فحص 480 قطعة عمل صغيرة أو 240 قطعة عمل كبيرة 8 ساعات
معدل استعادة الهيليوم ≥98٪
