منصة اختبار دورة الحرارة للمشعاع لاختبار المتانة على البارد والساخن للسائل المبرد بنطاق درجة حرارة قابل للتكوين من -40 درجة مئوية إلى 130 درجة مئوية وضغط قابل للتعديل من 0.1-0.6 ميجا باسكال

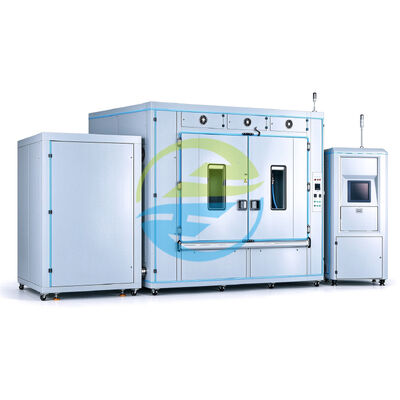

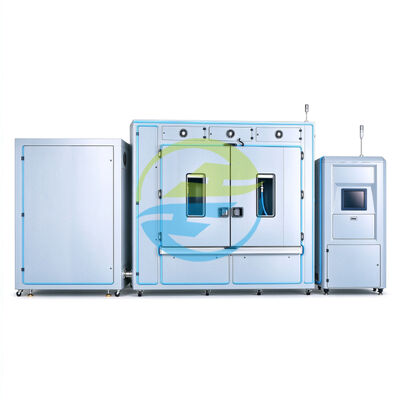

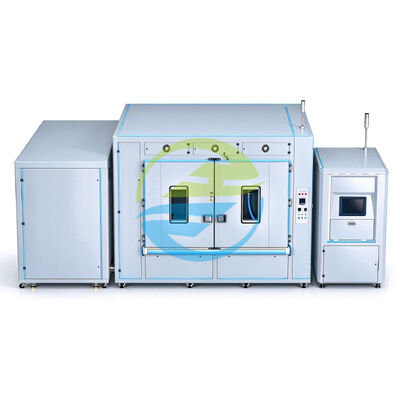

جهاز اختبار دورة الحرارة للمشعاع الأوتوموتيفي لاختبار متانة السائل البارد والساخن

نظرة عامة على المنتج

يجب أن تتحمل مشعات السيارات والمبادلات الحرارية تغيرات درجة حرارة سائل التبريد المتكررة طوال عمرها التشغيلي. تم تصميم جهاز اختبار دورة الحرارة للمشعاع الأوتوموتيفي لمساعدة الشركات المصنعة ومختبرات الاختبار على تقييم متانة المكونات في ظل ظروف دوران سائل خاضعة للرقابة بين الساخن والبارد.

مع نطاق درجة حرارة وسيط قابلة للتكوين من -40 درجة مئوية إلى 130 درجة مئوية، ونطاق ضغط اختبار من 0.1-0.6 ميجا باسكال، ومعدل تدفق من 10-100 لتر/دقيقة، يدعم هذا النظام مجموعة متنوعة من تطبيقات دورة الحرارة للمشعاع الأوتوموتيفي. تم تطوير المعدات وتصنيعها بواسطة HeJin، ويمكن تكوينها وفقًا لمتطلبات العينة، وإجراءات الاختبار، والمعايير الصناعية المعمول بها.

مقدمة المنتج

تم تطوير جهاز اختبار صدمة الحرارة للمشعاع الأوتوموتيفي لاختبارات دورة الحرارة للمشعات الأوتوموتيفية المتوافقة وتجميعات المبادلات الحرارية المبردة بالسائل. من خلال تدوير وسيط اختبار محدد عبر العينة في ظل ظروف درجة حرارة خاضعة للرقابة، فإنه يساعد المهندسين على تقييم كيفية استجابة المكونات للتدفئة والتبريد المتكرر.

أثناء تشغيل السيارة، تتعرض المشعات لتغيرات في درجات حرارة سائل التبريد وظروف الدوران. قد يضع التمدد والانكماش الحراري المتكرر ضغطًا على الأنابيب والرؤوس والمفاصل والأختام وواجهات التوصيل. تساعد اختبارات دورة الحرارة الشركات المصنعة على تحديد نقاط الضعف المحتملة، وتحسين تصميمات المنتجات، والتحقق من المتانة قبل أن تنتقل المنتجات إلى المرحلة التالية من التحقق.

كجزء من مجموعة معدات اختبار قطع غيار السيارات، يدعم هذا النظام الضغط القابل للتكوين، ومعدل التدفق، ودرجة حرارة الوسيط، وتردد الدورة، ومدة الاختبار. يمكن إنشاء ظروف الاختبار وفقًا لمتطلبات العميل وإجراء الاختبار المعمول به.

توفر HeJin تصميمًا هندسيًا وتصنيعًا داخليًا، مما يساعد العملاء على مناقشة أهداف الاختبار الخاصة بهم وتحديد تكوين معدات مناسب قبل الطلب.

ميزات المنتج

نطاق درجة حرارة واسع قابل للتكوين

يمكن تكوين درجة حرارة وسيط الاختبار ضمن نطاق من -40 درجة مئوية إلى 130 درجة مئوية. يوفر هذا مرونة لبرامج اختبار مشعات السيارات التي تتطلب ظروف تشغيل مختلفة بين الساخن والبارد.

ضغط سائل تبريد وتدفق قابلان للتعديل

نطاق الضغط المحدد هو 0.1-0.6 ميجا باسكال، بينما يمكن تكوين معدل التدفق من 10 إلى 100 لتر/دقيقة. تسمح هذه المعلمات بتكييف ظروف الاختبار مع العينة وإجراء الاختبار المعتمد.

دورة حرارية قابلة للتكرار

تدعم المعدات تردد دورة درجة الحرارة من 3-15 دورة في الساعة. يجب تحديد ملف تعريف الدورة الفعلي، بما في ذلك انتقالات درجة الحرارة وفترات الثبات، وفقًا لطريقة الاختبار المطلوبة وقدرات المعدات المؤكدة.

وسائط اختبار سائل متوافقة

تشمل وسائط الاختبار المحددة سائل التبريد ومحاليل جلايكول الإيثيلين المائية. يجب أن يكون الوسيط المحدد متوافقًا مع المواد المبللة للمعدات، والأختام، ودرجة حرارة التشغيل، ومتطلبات العينة.

تكوين هندسي مرن

تختلف مشعات السيارات والمبادلات الحرارية في الحجم الداخلي، وتصميم التوصيل، ومتطلبات التدفق، وحدود الضغط. يمكن لـ HeJin مراجعة تفاصيل التطبيق هذه لتحديد التكوين المناسب للاختبار المقصود.

دعم مباشر من الشركة المصنعة

من المناقشات الفنية وتصميم المعدات إلى تنسيق التصنيع والمساعدة بعد البيع، توفر HeJin اتصالًا مباشرًا مع الشركة المصنعة طوال المشروع، وفقًا لنطاق الخدمة المتفق عليه.

المعايير المطبقة ومراجع الاختبار

QC/T 468 - مشعاع السيارة

يتناول QC/T 468 المتطلبات الفنية والأدائية وطرق الاختبار لمشعات السيارات.

GMW 14193 - مواصفات منتج واختبار المشعاع

GMW 14193 هو مواصفات هندسية للسيارات تتعلق بالتحقق من صحة المشعاع واختباره. اعتمادًا على الإصدار المعمول به ومتطلبات المشروع، قد تشمل الموضوعات ذات الصلة التحقق من صحة المنتج، وتقييم المتانة، وظروف القياس، ومتطلبات الأداء.

JB/T 7356 و JB/T 10408

تم تضمين هذه المستندات في قائمة المراجع الفنية المقدمة. يجب التحقق من عناوينها الكاملة وإصداراتها الحالية وصلتها بتطبيق دورة الحرارة المقصود قبل استخدامها كمرجع امتثال رسمي.

المواصفات الفنية

مبادئ الاختبار الأساسية

دورة درجة حرارة سائل خاضعة للرقابة

يدور الوسيط المحدد عبر العينة في ظل ظروف درجة حرارة خاضعة للرقابة. يحدد إجراء الاختبار المراحل الساخنة والباردة، ومتطلبات الانتقال، وفترات الثبات، والعدد الإجمالي للدورات.

تنسيق الضغط والتدفق

يجب اختيار ظروف الضغط والتدفق جنبًا إلى جنب مع حدود تصميم العينة وطريقة الاختبار المطلوبة. يساعد تكوينها الصحيح في إنشاء ظروف دوران سائل تبريد قابلة للتكرار.

تسلسلات اختبار قابلة للتكرار

يحدد برنامج دورة الحرارة المحدد جيدًا درجات الحرارة المستهدفة، وظروف الانتقال، وأوقات الثبات، وتردد الدورة، والعدد المطلوب من الدورات. تعتمد أي وظائف أتمتة وتسجيل على تكوين المعدات المتفق عليه.

توافق العينة والوسيط

يجب النظر في وسيط الاختبار، ومواد المكونات، وعناصر الختم، والأجزاء المبللة للمعدات معًا. هذا مهم بشكل خاص عند الاختبار في درجات حرارة قصوى أو استخدام محاليل جلايكول الإيثيلين المائية.

اختيار المعدات بقيادة هندسية

قبل الإنتاج، يمكن لـ HeJin مراجعة رسومات العينة، وأبعاد التوصيل، ومتطلبات درجة الحرارة، والضغط، ومعدل التدفق، والمعايير المعمول بها للمساعدة في إنشاء تكوين اختبار عملي.

الوظائف الرئيسية

يمكن تكوين جهاز اختبار إجهاد الحرارة للمبادل الحراري الأوتوموتيفي لدعم وظائف الاختبار التالية:

دوران سائل ساخن وبارد: يدور وسيط الاختبار المحدد عبر مشعات ومبادلات حرارية متوافقة.

التحكم في درجة حرارة الوسيط: يحدد درجات حرارة الاختبار المطلوبة ضمن نطاق التشغيل المحدد.

تعديل ظروف الضغط: يدعم إعدادات ضغط الاختبار ضمن النطاق المحدد 0.1-0.6 ميجا باسكال.

تعديل معدل التدفق: يدعم معدلات تدفق دوران قابلة للتكوين من 10 إلى 100 لتر/دقيقة.

تسلسل دورة الحرارة: يدعم دورات درجة الحرارة المتكررة بتردد محدد من 3-15 دورة في الساعة.

تقييم المتانة المتكرر: يسمح للمكونات بالخضوع لعدد محدد من الدورات الحرارية.

تكوين اختبار خاص بالتطبيق: يسمح بتخطيط ظروف الاختبار حول خصائص العينة ومتطلبات اختبار العميل.

الفحص بعد الاختبار: يدعم الفحص اللاحق للتسرب، أو التشوه، أو التشققات، أو معايير القبول المحددة الأخرى.

يجب تأكيد اكتشاف التسرب الآلي، وتسجيل البيانات، وإنشاء التقارير، ووظائف المراقبة الإضافية مع HeJin قبل الطلب إذا كانت مطلوبة للتطبيق.

أسئلة متكررة

س1: ما هو جهاز اختبار دورة الحرارة للمشعاع الأوتوموتيفي؟

إنه نظام اختبار يدور وسيط سائل عبر مشعاع أو مبادل حراري متوافق في ظل ظروف متكررة بين الساخن والبارد لتقييم متانة دورة الحرارة.

س2: ما هو نطاق درجة الحرارة الذي يدعمه HJ-APTE1017؟

تدرج المواصفات المقدمة نطاق درجة حرارة وسيط قابل للتكوين من -40 درجة مئوية إلى 130 درجة مئوية. يجب تأكيد ملف تعريف درجة الحرارة القابل للتحقيق ووقت الانتقال لتطبيق الاختبار المقصود.

س3: ما هي نطاقات الضغط والتدفق المتاحة؟

نطاق الضغط المحدد هو 0.1-0.6 ميجا باسكال، ونطاق التدفق هو 10-100 لتر/دقيقة. كلاهما قابل للتكوين ضمن النطاقات المذكورة.

س4: ما هي وسائط الاختبار التي يمكن استخدامها؟

تشمل الوسائط المدرجة سائل التبريد ومحاليل جلايكول الإيثيلين المائية. تتطلب الوسائط الأخرى مراجعة التوافق قبل الاستخدام.

س5: ما هي مكونات السيارات التي يمكن اختبارها؟

يمكن النظر في مشعات السيارات المتوافقة، ومبادلات حرارية سائل التبريد، وتجميعات أنابيب ورؤوس المشعاع، والمكونات الأخرى المبردة بالسائل، مع مراعاة متطلبات العينة والاختبار.

س6: هل يمكن للمعدات إجراء اختبارات صدمة حرارية؟

المعدات مخصصة لدورات السائل الساخن والبارد الخاضعة للرقابة. إذا كان مواصفات الاختبار تتطلب ملف تعريف صدمة حرارية معين، أو وقت انتقال سريع، أو منحدر درجة حرارة محدد، فيجب مراجعة الأداء المطلوب وتأكيده قبل الطلب.

س7: هل يمكنه تقييم تسرب المشعاع؟

يمكن أن تتبع دورة الحرارة فحصًا أو قياسًا للتسرب. لم يتم تأكيد اكتشاف التسرب التلقائي المتكامل بواسطة المواصفات المقدمة ويجب تحديده بشكل منفصل إذا لزم الأمر.
