| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | AM0023 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة / شهر |

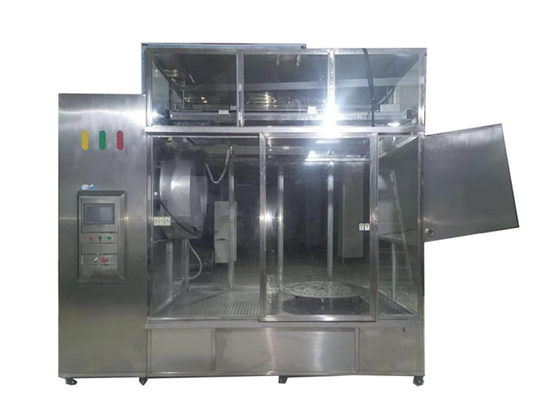

إجراءات المطر القياسية العسكرية الوطنية I ~ III غرفة اختبار القرص الدوار تحمل 100 كجم معدات اختبار قطع غيار السيارات
مقدمة عن المنتجات:
تتوافق غرفة اختبار المطر مع المعيار العسكري الوطني GJB150.8A-2009 ، البرنامج الأول لاختبار المطر والمطر ، ويتم استخدامه لمحاكاة التشغيل الديناميكي للمعدات العسكرية أو المنتجات الإلكترونية في بيئات المطر المختلفة ، وطرق اختبار المطر والمعلمات الرئيسية للمعدات العسكرية ، ويمكن إجراء اختبار أمطار الرياح واختبار المطر في صندوق اختبار.
تلبية اختبار التعزيز للمعيار العسكري GJB150.8A-2009 برنامج لاختبار المعدات الكبيرة (حجم قطعة الاختبار).عندما يتعذر استخدام جهاز هبوب الأمطار والمطر ، يتم النظر في البرنامج الثاني. لا يحاكي البرنامج هطول الأمطار الطبيعي ، ولكنه يحسن مصداقية العزل المائي للمعدات.
الإجراء الثالث قابل للتطبيق على المعدات التي تمنع عادة مقاومة المطر ولكنها قد تتعرض للتنقيط بسبب التكثيف أو تسرب السطح العلوي. اختبار التنقيط له متغيرين: أ) المعدات التي تواجه قطرات من الماء (المكثف بشكل عام) ؛ب) المعدات معرضة لتكثف شديد أو تسرب السطح العلوي.
تلبية المعايير:
الإجراء الأول ، الإجراء ، الاختبار الثالث للمعيار GJB150.8A-2009.
المعلمات:
| 3.1 نظام الموضوع | |
| حجم المساحة الداخلية | 450020002700mm (WDH) ، متاح للطلب |
| البعد المخطط | حوالي 700040002800 مم (WDH) |
| مادة الصندوق الداخلي | الفولاذ المقاوم للصدأ SUS304 |
| مادة الجسم الرئيسية | إطار تمرير مربع + زجاج مقسّى |
| قطر طاولة العمل | 1000 مم |
| سرعة الدوران من القرص الدوار | 3 ～ 11r / دقيقة |
| تحمل القرص الدوار | 100 كجم |
| اتجاه دوران القرص الدوار | يمكن أن تدور 360 درجة ويمكن اختبارها في ستة اتجاهات مختلفة للعينة |
| 3.2 إجراء المطر والأمطار | |
| سرعة الرياح الأفقية | 18 م / ث ، مما يجعل قطرات المطر تنفخ الأهداف بالتساوي بزاوية 45 درجة |
| قطر قطرة المطر | 0.5 ～ 4.5 ملم |
| مسافة ثقب الإبرة | 20 × 20 مم |
| منطقة نازف | 1000 × 1000 مم (العرض × العمق) |
| 3.3 اختبار تعزيز الإجراءات | |
| ضغط المياه | حوالي 276 كيلو باسكال |
| قطر قطرة المطر | أشعة الشبكة الشبكية المربعة في نطاق 0.5mm ~ Φ4.5mm لتحقيق أقصى تغطية للسطح. |
| فوهة الرش | زاوية الفوهة قابلة للتعديل |
| رش تخطيط فوهة |
ضمن النطاق السطحي لاستقبال المطر لكل 0.56 ㎡ وفوهة واحدة على الأقل عند 48 مم من سطح الهدف ، تباعد الفوهات: 710 ملم 710 ملم |
| 3.4 الإجراء الثالث اختبار التنقيط | |
| منطقة نازف | 1000 × 1000 × 120 مم (العمق × العرض × الارتفاع) |
| قطر ثقب قطرة المطر | قطر فتحة التنقيط 0.33 مم ، مسافة التنقيط 20 مم ~ 25.4 مم ، قطرات الماء ، يمكنها محاكاة هطول الأمطار الطبيعي |
| قطرات من الماء | ≥280 لترًا / متر مربع |
| 3.5 نظام التحكم | |
| نظام تحكم |
1) وحدة تحكم بشاشة تعمل باللمس مقاس 7 بوصات + واجهة شاشة ملونة بين الإنسان والكمبيوتر 2) عرض والتحكم في حالة العمل لضغط المياه والتدفق ووقت الاختبار لاختبار الدش 3) دقة العرض: دقة 0.1 ، وقت 1 ثانية ، سرعة رياح 0.1 متر ، سرعة طاولة العمل 1 دورة في الدقيقة ، ومعدل تدفق ماء 0.1 لتر 4) وظيفة الاتصال: واجهة إيثرنت وواجهة اتصال USB ، والتي يمكن توصيلها بالكمبيوتر الصغير ، مع وظيفة تسجيل وطباعة البيانات. |
| وضع التشغيل | يتحكم البرنامج في الجري |
| وقت الاختبار المحدد مسبقًا | 1 S ~ 9999 H59M59S قابل للتعديل بشكل تعسفي |
| متطلبات الطاقة | AC380V (ثلاث مراحل وخمسة خطوط) ؛50 هرتز |
| جهاز حماية السلامة | مانع التسرب ، حماية المروحة من الحرارة الزائدة ، حماية ضد التيار الزائد ، حماية من نقص المياه ، إنذار صوتي للإنذار |
