| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | AM0016 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة / شهر |

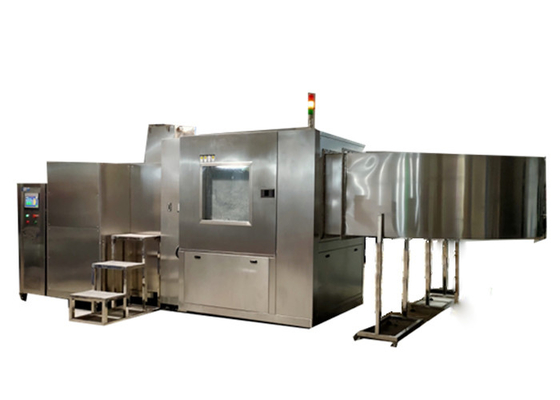

غرفة اختبار نفخ الغبار ISO-20653-2006وGBT-2423.37 معدات اختبار قطع غيار السيارات
هذه المعدات مناسبة لاختبار الإلكترونيات الكهربائية والسيارات وقطع غيار الدراجات النارية وموانع التسرب لمنع الغبار الرملي من دخول الأختام والأصداف في بيئات الغبار الكبيرة. لاختبار أداء الاستخدام والتخزين والنقل للمنتجات الإلكترونية والكهربائية والسيارات ، قطع غيار الدراجات النارية ، وموانع التسرب في بيئة الرمال والغبار ، وكان الغرض من الاختبار هو تحديد الآثار الضارة المحتملة للجزيئات التي يحملها تدفق الهواء على المنتجات الكهربائية ، ويمكن استخدام الاختبار لمحاكاة الهواء المحيط بالرمل والغبار المكشوف الظروف التي تحدثها الاضطرابات الطبيعية أو الاصطناعية مثل حركة السيارة.معدات اختبار قطع غيار السيارات
تلبية المعايير:
اختبار GB / T 2423.37-2006 Lc1 أو Lc2 ، اختبار IEC 60068-2-68 Lc1 أو Lc2 اختبار نفث الغبار لـ IS0 20653: 2006 ، الإجراء الأول اختبار الإجراء لـ GJB150.12A-2009 ، الإجراء الأول اختبار الإجراء لـ MIL-STD- 810 هـ 510.7معدات اختبار قطع غيار السيارات
مبدأ التصميم:
قم بتصميم قمع مخروطي ، أسفل مجمع الغبار ، عند فتحة شفط الغبار (يمين) ، قم بتثبيت مدخل مروحة دوران توربين عالي الضغط ، الغبار إلى الصندوق الداخلي في أسفل الصندوق من خلال الجزء السفلي إلى اليسار لأعلى ، قبل صندوق التخلص ، انفخ في غبار الغبار من اليسار إلى صندوق الاختبار ، قم بغبار الغبار الأفقي إلى اليمين ، وذلك لبدء الدورة.
صندوق التحكم وصندوق الاختبار من النوع العام:
الجزء السفلي من جسم الغرفة على شكل قمع ، وسيساعد محرك اهتزاز الغبار في الجزء السفلي في استعادة الغبار
صندوق الاختبار عبارة عن مكعب تقريبًا ، يبلغ طول حرفه في المقطع العرضي لتدفق الهواء 3 أضعاف الحد الأقصى لطول الجانب الرأسي أو الأفقي لاتجاه تدفق الهواء العمودي.صندوق الاختبار لديه وظيفة التسخين ؛معدات اختبار قطع غيار السيارات
يحتوي صندوق الاختبار على صندوق معالجة مسبقة ، ويحتوي الصندوقان على نفس قسم تدفق الهواء.يتم وضع ورقة تحويل الهواء في الجزء الخلفي من مدخل قناة تدفق الهواء المؤدية إلى الصندوق الأمامي ، وتنتج تدفق هواء أفقي من خلال الترتيب العام ، وترتيب جهاز النفخ الذي ينتج تدفق الهواء بعد صندوق الاختبار ، وسحب الهواء من صندوق الاختبار وإرساله إلى صندوق المعالجة الأمامي عبر قناة تدفق الهواء ؛
جهاز الغبار من نوع خارجي ومتصل بمجرى هواء.معدات اختبار قطع غيار السيارات
المؤشرات الفنية الرئيسية:
| نموذج | AM0016-600 | AM0016-800 | AM0016-1000 |
|
حجم الصندوق الداخلي W * D * H (لا يوجد مجرى هواء) |
600 × 600 × 600 مم | 800 × 800 × 800 مم | 1000 × 1000 × 1000 مم |
| حجم الصندوق الخارجي W * D * H | 3500 × 1400 × 1700 مم | 4000 × 1700 × 1900 مم | 5000 × 2000 × 2000 مم |
| اساسي | ISO-20653-2006 ، GBT-2423.37معدات اختبار قطع غيار السيارات | ||
| غبار ناعم | 75um أدناه | ||
| غبار كثيف | 150um أدناه | ||
| رمل | 150um-890um | ||
| معدل تدفق الهواء | 6 م / ث ، 8.9 م / ث ، (18 م / ث ، 29 م / ث) نفخ الرمال | ||
| تركيز الغبار في الصندوق والأنبوب | 5G / m³، 10.6G / m ± 7 (شاشة تعمل باللمس قابلة للتعديل) | ||
| جرعة غبار أريزونا | 2-3 كجم / م (العملاء غير المتطابقين العشوائيين يحتاجون لأنفسهم) | ||
| حجم الشاشة المعدنية | قطر الخط الاسمي 50 ميكرومتر والتباعد الاسمي بين السطور 75 ميكرومتر أو أقل من 150 ميكرومتر | ||
| منفاخ الهواء | مروحة طرد مركزي من البلاستيك بالكامل | ||
| تحميل إطار العينة | 30 كجم | ||
| الهيكل الأساسي لنفخ الغبار | تكوين صندوق المعالجة المسبقة ، صندوق الاختبار ، شفط الفراغ ، صندوق جمع الغبار ، جهاز نفخ الهواء الدائر ، نظام الفراغ ، خزان تخزين الغبار ، صمام التدفق ، نظام التسخين ، شفرة الارتداد ، القرص الدوار للعينات ، شبكة الحماية ، أنبوب إعادة الغبار لمقياس التركيز ، إلخ. | ||
| الغبار يهب هيكل الرمل | التدفق الصفحي ، من اليسار إلى اليمين ، وهبوب الرمال من اليمين إلى اليسار | ||
| نظام الشفط | صمام تنظيم الضغط ، فوهة الشفط ، مجموعة من ثلاث قطع لتنظيم الضغط | ||
| نطاق مضخة فراغ | 60 600 لتر / ساعةمعدات اختبار قطع غيار السيارات | ||
| وظيفة التحكم في التحكم | وقت نفخ الغبار (التوقف ، النفخ) h / m / s قابل للتعديل | ||
| دورة الدورة: أي قابل للتعديل | |||
| القوة: ضربة مباشرة | |||
| وقت الاختبار المحدد مسبقًا: 0s ~ 999h99m99s قابل للتعديل | |||
| نظام التحكم | نظام التحكم الذكي PLC وشاشة اللمس (ماركة Teelong) أو Siemens | ||
| المستشعر | جهاز استشعار الاختبار PT100 | ||
| مقياس شدة الريح | محمول قابل للتعديل | ||
| مقياس الذوبان | تم إرسال إشارة التحكم في الكمية المحاكاة إلى وحدة PLC للتحكم الدقيق | ||
| مادة الصندوق الداخلي | الفولاذ المقاوم للصدأ SUS 304 ذو وجه المرآة | ||
| مواد صندوق الصادر | الفولاذ المقاوم للصدأ SUS304 | ||
| على الباب | نافذة مراقبة كبيرة ، تصميم خاص لمجاري الهواء ، لضمان أن الصندوق ينتج تركيزًا لتدفق الهواء الرقائقي | ||
| نظام التدفئة | غطاء تسخين الميكا من الفولاذ المقاوم للصدأ | ||
| شروط استخدام المعدات | مزود الطاقة: AC380 V ؛التردد: 50 هرتز.الطاقة: 16KW | ||
| حالة محيطة | درجة الحرارة 5 إلى 40 درجة الحرارة النسبية 85٪ رطوبة نسبية | ||
| نظام حماية السلامة | حماية طلب الخط ، حماية التسرب الكهربائي ، حماية فائقة من درجة الحرارة ، حماية غير طبيعية | ||
