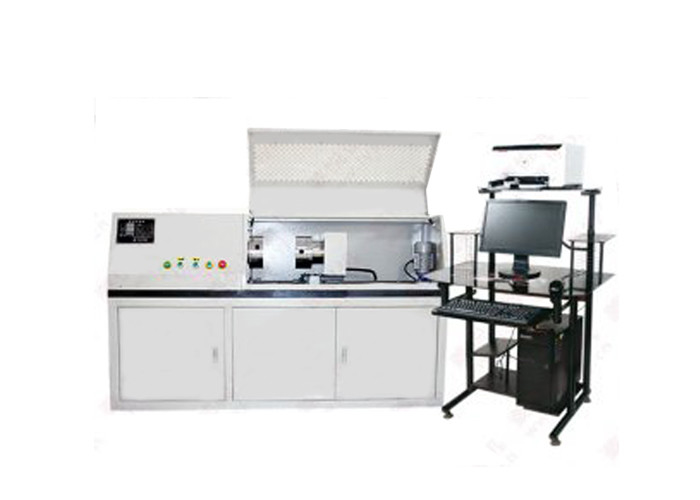

آلة اختبار التواء قطع غيار السيارات اختبار القوة الميكانيكية الأفقية

آلة اختبار الالتواء لقطع غيار السيارات نمط أفقي اختبار القوة الميكانيكية

مقدمة عن الوظيفة:

1. يتم استخدام آلة اختبار التواء الأجزاء للقابض ، البكرة ، الموتر ، عمود القيادة ، اقتران ، دولاب الموازنة مزدوج الكتلة وأنواع أخرى من اختبار التواء قطع غيار السيارات.

2. يتم تثبيت عينة الاختبار بين المساحة القابلة للتعديل للتثبيت ، ويمكن أن تتكيف مع خصائص الالتواء الميكانيكية المختلفة لعينات الاختبار.

3. باستخدام عملية التحكم بالكمبيوتر ، يمكن أن يكون عزم الدوران وقيمة الذروة والزاوية والمنحنى وجمع البيانات الأخرى.

4. تعرض الشاشة منحنيات اختبار وقت عزم الدوران وزاوية زاوية عزم الدوران وزاوية عزم الدوران للأجزاء المختبرة.

5. يمكنها تحقيق تخزين بيانات الاختبار ، والفحص ، وطباعة تقارير الاختبار.

معايير التصنيع والتفتيش:

JB / T9370-1999 "الشروط الفنية لآلة اختبار الالتواء"

GB2611-2007 "المتطلبات الفنية العامة لآلة الاختبار"

JIG269-2006 "لائحة التحقق لآلة اختبار الالتواء"

اختيار النموذج.متطلبات خاصة:

LY- سلسلة آلات اختبار الالتواء: 10N · m ، 20N · m ، 50N · m ، 100N · m ، 200N · m ، 500N · m 1000N · m ، 2000N · m ، 5000N · m ، 10000N · m ، 20000N · m (هذا هو النموذج الشائع ، يمكن تخصيصه).اختبار القوة الميكانيكية.

المعلمة 1):

1. النمط: أفقي

2. أقصى قوة اختبار: 10N · m ، 20N · m ، 50N · m ، 100N · m ، 200N · m ، 500N · m ، 1000N · m ، 2000N · m ، 5000N · m ، 10000N · m ، 20000N · m ( متعدد المدى اختياري)

3. دقة اختبار القوة: 0.01N · m / 0.1N · m

4. نطاق القياس الدقيق: 1٪ FS-100٪ FS

5. الخطأ النسبي لقوة الاختبار التي تشير إلى القيمة: ≤ + 0.5٪

6. خطأ التكرار لقوة الاختبار التي تشير إلى القيمة: 0.5٪

7. قرار عزم الدوران: 1 / + 300000 (القرار دون تغيير طوال الوقت)

8. اتجاه عزم الدوران: الاتجاه الإيجابي والسلبي

9. ملحق الالتواء: (يمكن تخصيصه)

10. مساحة الاختبار: 0-500 مم (يمكن زيادتها)

11. سرعة الاختبار: 0.01 ° -720 ° / دقيقة تنظيم السرعة بدون خطوات

12. حجم آلة الاختبار: حوالي 2000 * 600 * 1200 مم (يمكن تخصيصها)

13. المظهر: يجب أن يتوافق مع متطلبات GB / T2611

14. الاكتمال: استيفاء المتطلبات المعيارية

15. وظيفة الحماية: آلة الاختبار لديها وظيفة حماية ضد الحمل الزائد

16. اختبار مستوى الجهاز: 0.5 / 1

المعلمة 2):
