معدات الاختبار IEC خطية ضربة 100 ملم جهاز الاختبار HC9914C1 (ثلاثة محطات عمل)
اتصل شخص : Tessa Huang
رقم الهاتف : +86 18027403449
ماذا؟ : +8618027403449
| الحد الأدنى لكمية : | 1 مجموعة | الأسعار : | Negotiatable |
|---|---|---|---|
| تفاصيل التغليف : | الخشب الرقائقي | وقت التسليم : | 30 يوما |
| شروط الدفع : | T / T ، L / C. | القدرة على العرض : | 10 مجموعة شهريا |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | HeJin |
|---|---|---|---|
| إصدار الشهادات: | Third party calibration certificate/ CE(cost additional) | رقم الموديل: | HC9903 |
|
معلومات تفصيلية |
|||
| اسم المنتج: | جهاز اختبار درجة تلف الموصل | التحكم: | التحكم اليدوي، تشغيل الزر |
|---|---|---|---|
| أوقات الاختبار: | 0-9999 | كتلة: | 0.3، 0.4، 0.7، 0.9، 1.4، 2.0 كجم |
| معدل الاختبار: | 10 ± 2 ص/دقيقة | قطر الصوانى: | 75 ملم |
| قطر فتحة البطانة: | 6.5، 9.5، 13، 14.5 ملم | ارتفاع الاختبار: | 260 ، 280 ، 300 ، 320 ملم |
| إبراز: | معدات اختبار IEC 60069-1 IEC,معدات اختبار تشغيل الزر IEC,جهاز اختبار درجة ضرر الموصل 75 مم |
||
منتوج وصف

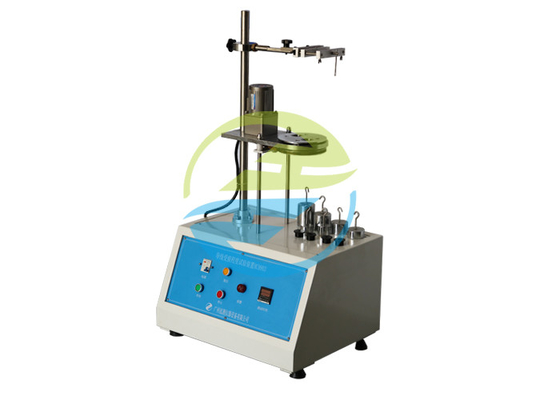

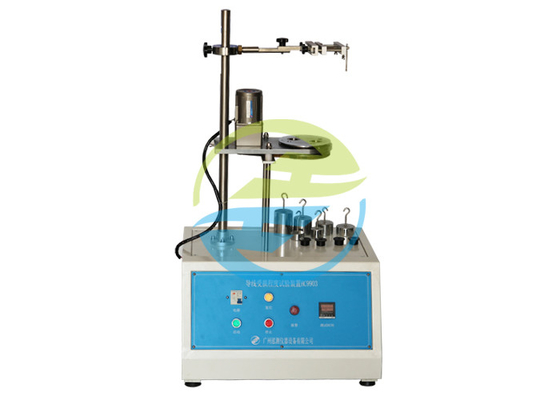

جهاز اختبار درجة تلف الموصل IEC 60069-1 معدل معدات الاختبار 10 ± 2 r/min
القياسية:
معايير IEC 60884-1 المقابس والمنافذ للأغراض المنزلية والمماثلة الجزء 1: المتطلبات العامة البند 12.2.5، الشكل 11
معيار IEC 60669-1 "مفتاحات المنزليات والمنشآت الكهربائية الثابتة المماثلة" "الجزء 1: المتطلبات العامة" "البند 12".2.5، الشكل 9
وصف قياسي:
يجب تصميم وتصنيع المحطات ذات مشبك المسمار بحيث تقوم بتثبيت الموصلات دون إصابة الموصلات بأضرار غير ضرورية.
يتم وضع المحطة في جهاز الاختبار وفقًا للشكل 11 وتكون مجهزة بموصلات صلبة أو صلبة أو متينة و/أو مرنة.وفقًا للجدول 3 ، أولاً مع أصغر ومن ثم مع أكبر مساحة مقاس اسمية، المسمار أو المكسرات المشددة مع عزم الدوران وفقًا للجدول 6.
عندما لا توجد موصلات صلبة متماسكة ، يمكن إجراء الاختبار مع موصلات صلبة صلبة فقط. في هذه الحالة ، لا توجد حاجة إلى مزيد من الاختبارات.
يجب أن يكون طول موصل الاختبار أطول بـ 75 ملم من الارتفاع (H) المحدد في الجدول 9.

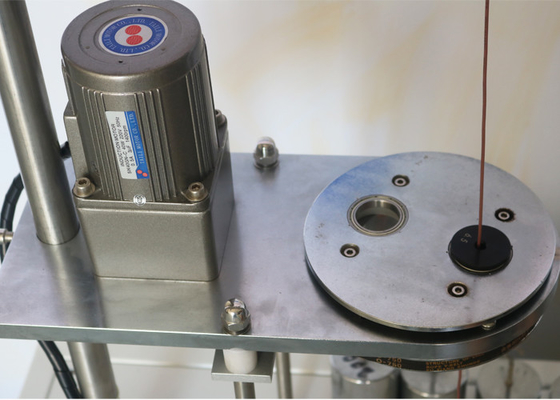

يتم تمرير نهاية الموصل من خلال غطاء مناسب في لوحة وضعت على ارتفاع (H) تحت المعدات ، كما هو موضح في الجدول 9.يتم وضع البوشينج في مستوى أفقي بحيث يصف خط وسطها دائرة قطرها 75 مم، مركزية مع مركز وحدة التشغيل في المستوى الأفقي؛ يتم بعد ذلك تدوير اللوحة بمعدل (10 ± 2) دورات / دقيقة.
يجب أن تكون المسافة بين فم وحدة التشغيل والسطح العلوي للبوشينغ ضمن حدود ± 15 ملم من الارتفاع المحدد في الجدول 9.الالتواء، أو دوران الموصل المعزول.
يتم تعليق كتلة كما هو محدد في الجدول 9 من نهاية الموصل. مدة الاختبار حوالي 15 دقيقة.
أثناء الاختبار، لا يجوز أن ينزلق الموصل من وحدة التشغيل أو ينكسر بالقرب من وحدة التشغيل، ولا يجوز أن يتلف الموصل بطريقة تجعله غير صالح للاستخدام المستمر.معدات اختبار IEC
يجب تكرار الاختبار مع الموصلات الصلبة الصلبة إذا كانت موجودة، إذا تم إجراء الاختبار الأول مع الموصلات الصلبة المتدفقة.
المعلم:
| النموذج | HC9903 |
| معدل الاختبار | 10±2 دورات في الدقيقة |
| قطر الدوران | 75ملم |
| أوقات الاختبار | 0-9999 |
| الوزن | 0.3040709، 1.4، 2.0kg |
| ارتفاع الاختبار | 260، 280، 300، 320ملم |
| قطر فتحة البوشينج | 6.5، 9.5، 13، 14.5 ملم |
| المعايير |
IEC60884-1، IEC60669-1 معدات اختبار IEC |
