| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HJ0604 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة شهريا |

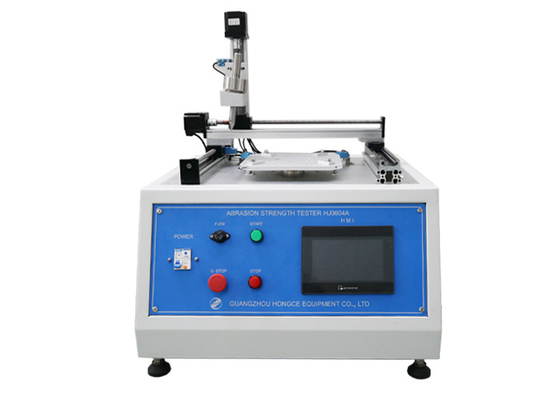

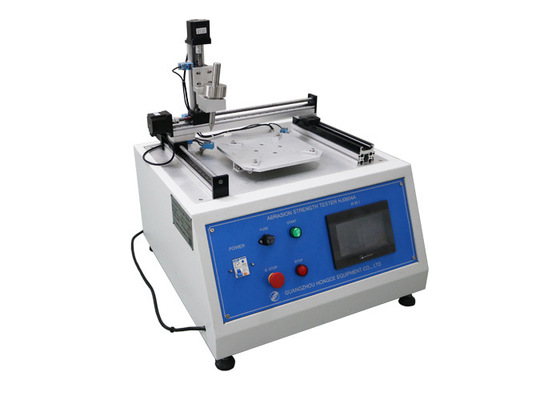

معدات اختبار IEC لاختبار مقاومة التآكل بسرعة 20 ± 5 مم / ثانية
اساسي:
IEC 60335-1 "الأجهزة المنزلية والأجهزة الكهربائية المماثلة - السلامة - الجزء 1: المتطلبات العامة" بند 21.2 ؛
IEC 60950-1 "معدات تكنولوجيا المعلومات - السلامة - الجزء 1: المتطلبات العامة" البند 2.10.8.4 والشكل 2K.
تطبيق:
يتم استخدامه ل اختبار مقاومة التآكل لوحات الدوائر المطبوعة أو الأجزاء العازلة التي يمكن الوصول إليها من الأجهزة المنزلية.
عينة الاختبار:
الأجزاء التي يمكن الوصول إليها من العزل الصلب والألواح المطبوعة المطلية والمكونات المطلية. معدات اختبار IEC
الوصف القياسي من IEC 60950-1:
يتم عمل الخدوش عبر خمسة أزواج من الأجزاء الموصلة والفواصل المتداخلة في النقاط التي ستخضع فيها الفواصل لأقصى تدرج محتمل أثناء الاختبارات.
يتم عمل الخدوش بواسطة دبوس فولاذي مقوى ، يكون نهايته على شكل مخروط بزاوية طرف تبلغ 40 درجة ، ويتم تقريب طرفه وصقله ، بنصف قطر 0.25 مم ± 0.02 مم.
يتم إجراء الخدوش عن طريق رسم الدبوس على طول السطح في مستوى عمودي على حواف الموصل بسرعة 20 مم / ثانية ± 5 مم / ثانية كما هو موضح في الشكل 2 ك.يتم تحميل الدبوس بحيث تكون القوة المبذولة على طول محوره 10 N ± 0.5 N. يجب أن تكون الخدوش على مسافة 5 مم على الأقل و 5 مم على الأقل من حافة العينة.
معامل:
| قوة | 220 فولت / 50 هرتز (قابل للتخصيص) |
| مراقبة | تحكم كهربائي PLC ، شاشة ملونة تعمل باللمس مقاس 7 بوصات ، محرك متدرج |
| محطة | غير مرتبطة |
| نصف قطر دبوس الصلب | R0.25 ± 0.02 مم |
| زاوية نقطة دبوس الصلب | 40 درجة |
| سرعة الخدش | 20 ± 5 مم / ثانية ، يمكن ضبطها مسبقًا |
| ضغط الخدش | 10N ± 0.5N ، يمكن تجهيزها بوزن 20N للوصول إلى ضغط الخدش 30N ± 0.5N |
| تباعد الخدوش | 0-50 مم ، يمكن ضبطها مسبقًا |
| زاوية الخدش | 80-85 درجة ، مثبتة بالتركيب |
| علبة عينة (القرص الدوار) | يمكن أن يكون دوران 90 درجة ، فتحات التركيب المتعددة مناسبة لعينات التركيب المختلفة |
| المعيار المطبق | IEC60950 بند 2.10.8.4 و IEC60335-1 بند 21.2. |
