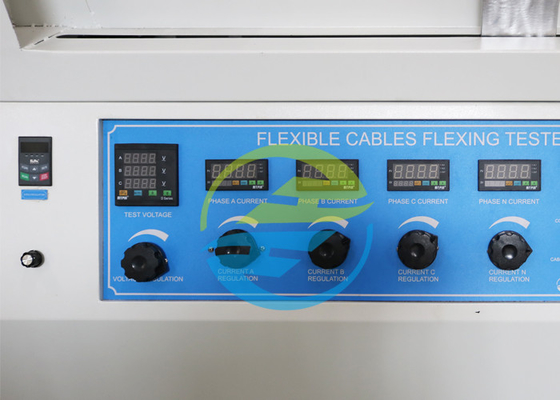

الشكل 1 60245-2 معدات اختبار IEC جهاز الثني سرعة ثابتة 0.33 م / ث

منتوج وصف

IEC 60245-2 الشكل 1 معدات اختبار الثني سرعة ثابتة 0.33 م / ث

معيار:

IEC 60245-1 "الكابلات المعزولة بالمطاط - الفولتية المقدرة بما يصل إلى 450/750 فولت - الجزء 1: بند المتطلبات العامة 5.6.3.1 ؛

IEC 60245-2 'الكابلات المعزولة بالمطاط - الفولتية المقدرة حتى وتشمل 450/750 فولت - الجزء 2: طرق الاختبار البند 3.1 والشكل 1 ؛

IEC 60227-1 "الكابلات المعزولة من البولي فينيل كلوريد ذات الفولتية المقدرة بما في ذلك 450/750 فولت - الجزء 1: بند المتطلبات العامة 5.6.3.1 ؛

IEC 60227-2 "الكابلات المعزولة من البولي فينيل كلوريد ذات الفولتية المقدرة بما في ذلك 450/750 فولت - الجزء 2: طرق الاختبار" البند 3.1 والشكل 1 ؛

IEC 60065-1 الفقرة 16.3 ب "الصوت والفيديو والأجهزة الإلكترونية المماثلة - متطلبات السلامة").

طلب:

ال جهاز الثني يستخدم في اختبارات القوة الميكانيكية للكابلات المرنة المكتملة.

عينة الاختبار:

كابلات مرنة كاملة ، أسلاك مرنة. معدات اختبار IEC

الوصف القياسي:

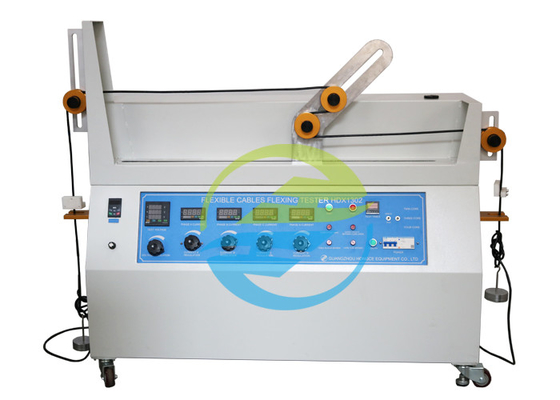

يجب إجراء هذا الاختبار عن طريق الجهاز الموضح في الشكل 1.يتكون هذا الجهاز من ناقل C ونظام قيادة للناقل وأربع بكرات لكل عينة من الكابلات المراد اختبارها.يدعم الناقل C بكرتين A و B متماثلتين

قطر الدائرة.قد تكون البكرتان الثابتتان ، في أي من طرفي الجهاز ، بقطر مختلف عن البكرتين A و B ، ولكن يجب ترتيب البكرات الأربع بحيث تكون العينة أفقية بينهما.يقوم الناقل بعمل دورات (حركات للأمام والخلف) على مسافة 1 متر بسرعة ثابتة تقريبًا تبلغ 0.33 م / ث بين كل انعكاس لاتجاه الحركة.

تصنع البكرات من المعدن ولها أخدود نصف دائري للكابلات الدائرية وحز مسطح للكابلات المسطحة.يجب تثبيت مشابك التقييد D بحيث يتم تطبيق السحب دائمًا بالوزن الذي يتحرك منه الناقل بعيدًا.يجب أن تكون المسافة من مشبك تقييد إلى دعامة ، بينما يستقر المشبك الآخر على دعامة ، 5 سم كحد أقصى.

يجب أن يكون نظام القيادة بحيث يدور الناقل بسلاسة وبدون اهتزازات عندما ينعكس من اتجاه إلى آخر.

معامل:
