درجة حرارة الغرفة العالية والمنخفضة للسيارات معادلة ثابتة للرطوبة / الرطوبة
اتصل شخص : Tessa Huang
رقم الهاتف : +86 18027403449
ماذا؟ : +8618027403449
| الحد الأدنى لكمية : | 1 مجموعة | الأسعار : | Negotiatable |
|---|---|---|---|
| تفاصيل التغليف : | الخشب الرقائقي | وقت التسليم : | 40 يوما |
| القدرة على العرض : | 10 مجموعة شهريا |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | HeJin |
|---|---|---|---|
| إصدار الشهادات: | calibration certificate (cost additional) | رقم الموديل: | HH0820 |
|
معلومات تفصيلية |
|||
| الاستخدام: | اختبار حماية دخول المياه ، اختبار محاكاة المطر ، معدات اختبار التقطير ، معدات اختبار المطر | اسم المنتج: | IPX1 ~ 8 نظام اختبار مقاوم للماء |
|---|---|---|---|
| منطقة قطرة المطر العمودية: | ISO 20653 ، IEC60529 | وقت الاختبار: | 1000 مم × 600 مم |
| ثقب الإبرة: | Φ0.4 ملم | تدفق قطرة المطر العمودي: | 1 مم / دقيقة ، 3 مم / دقيقة |
| أنابيب تتأرجح: | R600mm ، R800mm ، R1000mm (التكوين القياسي) | تتأرجح تدفق اختبار الأنابيب: | 0.5-10 لتر / دقيقة |
| قطر القرص الدوار: | Ø600mm | خزان ضغط IPX8: | Ø600mm * 1000mm |
| إبراز: | 1PX8 معدات اختبار قطع غيار السيارات,معدات اختبار قطع غيار السيارات IEC 60529,معدات اختبار قطع غيار السيارات 3 مم / دقيقة |
||
منتوج وصف

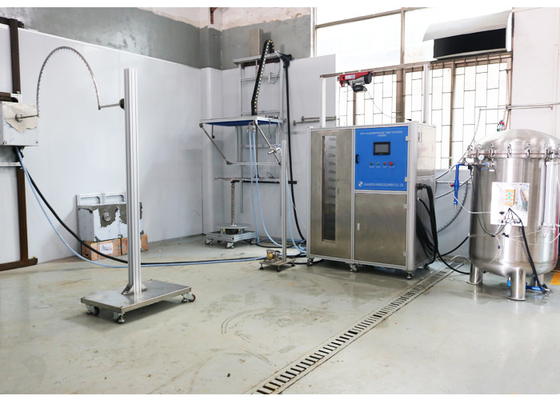

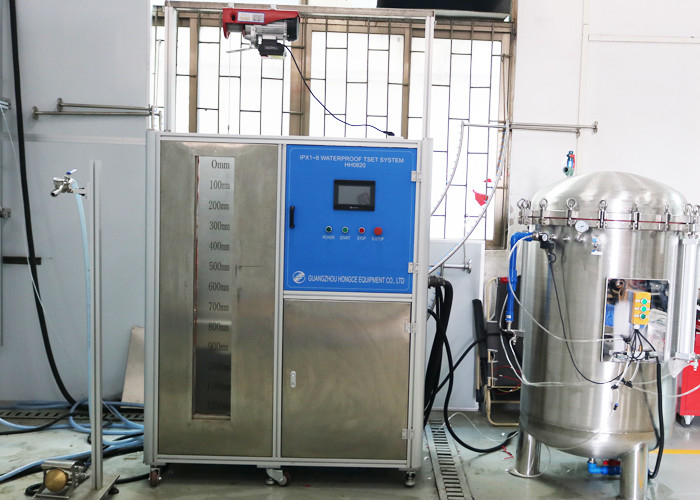

نظام اختبار IPX1-1PX8 للحصول على درجات الحماية ضد معدات اختبار قطع غيار السيارات المائية
معيار:
ISO 20653-2013 مركبات الطرق - درجات الحماية (رمز IP) - حماية المعدات الكهربائية من الأجسام الغريبة والمياه والوصول ، الشكل 3 ، الشكل 4 ، الشكل 5 والشكل 6 والجدول 7 ؛
IEC60529 درجة الحماية التي توفرها المرفقات (رمز IP) ، البند 14.2.1 ، 14.2.2 ، 14.2.3 ، 14.2.4 ، 14.2.5 ، 14.2.6 ، 14.2.7 ، 14.2.8 ، والشكل 3 ، الشكل 4 ، الشكل 5 والشكل 6 ، IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 IPX6 ، IPX7 و IPX8 ؛معدات اختبار قطع غيار السيارات
درجات الحماية DIN40050-9 IP التي توفرها حاويات المعدات الكهربائية في مركبات الطرق لحماية المعدات الكهربائية داخل العلبة من آثار دخول الأجسام الغريبة الصلبة ، بما في ذلك الغبار (الحماية من الأجسام الغريبة) ، وحماية المعدات الكهربائية بالداخل العلبة ضد آثار دخول الماء (حماية ضد الماء).
معامل:
| العنصر | تخصيص |
| امدادات الطاقة للآلة | AC220V / 50Hz (قابل للتخصيص) ، ثلاث مراحل خمسة أسلاك |
| امدادات الطاقة لعينة الاختبار | ≤ 440Vac 16A |
| نطاق الاختبار | IPX1 إلى IPX8 |
| منطقة قطرة المطر العمودية | 1000 مم × 600 مم |
| فتحة عمودي قطرة المطر | Ф0.4 مم |
| مسافة حفرة قطرة المطر العمودية | 20 ملممعدات اختبار قطع غيار السيارات |
| هطول الأمطار عن طريق قطرة المطر العمودي | 1 مم / دقيقة ، 3 مم / دقيقة |
| ارتفاع قطرة المطر | 200 ملم |
| وقت الاختبار | 10 دقائق. |
| نصف قطر الأنابيب المتذبذبة | R200mm ، R400mm ، R600mm ، R800mm ، R1000mm ، R1200mm ، R1400mm ، R1600mm للخيار |
| هطول الأمطار عن طريق الأنابيب المتذبذبة | 0.5-10 لتر / دقيقة. |
| زاوية الأنبوب المتذبذب | 1-350 درجة |
| فتحة فوهة الرش | Ф0.5 مم |
| عدد فتحات فوهة الرش | 121 |
| قطر كروي لفوهة الرش | SФ75.5 ملم |
| ضغط الرش | 50-150 كيلو باسكال (10 لتر / دقيقة) |
| فتحة فوهة نفاثة | Ф6.3 مم (IPX5) ؛Ф12.5 مم (IPX6) |
| هطول الأمطار عن طريق فوهة نفاثة |
12.5 ± 0.626 لتر / دقيقة (IPX5) ؛ 100 ± 5 لتر / دقيقة (IPX6) |
| السرعة الدورانية | 1r / دقيقة ، 15 درجة مائلة |
| ارتفاع القرص الدوار | 1200-1800 مم قابل للتعديل |
| قطر القرص الدوار | Ø600 ملم |
| سرعة دوران القرص الدوار | 1 دورة في الدقيقة |
| زاوية الميل المتاحة | 15 درجة |
| زاوية دوران القرص الدوار | 90 ° / 360 ° دوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة ، دوران مستمر |
| خزان ضغط IPX8 | Ø600mm * 1000mm |
الجدول 7- اختبار التجهيزات والشروط الخاصة باختبار درجات الحماية ضد الماء
| 2اختصار الثاني عنصر الكود |
معدات اختبار شروط الاختبار |
تدفق المياه معدل |
ضغط المياه | درجة حرارة الماء | زمن التعرض |
| 1 |
جهاز التنقيط الشكل 3 الضميمة على القرص الدوار السرعة تقريبا.1 ص / دقيقة |
(1،0 + 0،5) ملم / دقيقة (ارتفاع هطول الأمطار) |
- |
الاختلاف في درجة حرارة المعدات قيد الاختبار لا تزيد عن 5 درجات مئوية. لدرجات حرارة الماء وهي أكثر من 5 درجات مئوية أقل ، قياس- يجب أن يتم الاتفاق عليها بين مستخدمي معيار الوقاية تكوين الماء المكثف. |
10 دقائق |
| 2 |
جهاز التنقيط الشكل 3 الضميمة في 4 أوضاع ثابتة ، يميل بمقدار 15 درجة |
(3،0 + 0،5) ملم / دقيقة (ارتفاع هطول الأمطار) |
- |
2.5 دقيقة لكل من المناصب الأربعة |
|
| 3 |
أنبوب دوار الشكل 4 بفتحات قطرها 0.4 مم إلى ± 60 درجة من رذاذ المستوى العمودي أثناء تدوير الأنبوب الدوار بمقدار ± 60 درجة بالإشارة إلى المستوى الرأسي بمعدل 1 ثانية / 60 درجة تقريبًا الأعلى.المسافة 200 مم |
0.1 لتر / دقيقة ± 5٪ لكل فتحة (متوسط القيمة) ، أو |
تقريبا. 80 كيلو باسكال |
10 دقائق (5 دقائق في وضع واحد ، 5 دقائق في وضع التدوير منه هذا الموقف بزاوية 90 درجة على طول الأفقي مستوى) |
|
|
أو أنبوب الدش الشكل 5 قم بالرش أثناء تدوير أنبوب الدش بمقدار ± 60 درجة بالرجوع إلى المستوى الرأسي الأعلى.المسافة 500 مم |
10 لتر / دقيقة ± 5٪ | 50 كيلو باسكال إلى 150 كيلو باسكال | 5 دقائق | ||
| 4 |
أنبوب دوار الشكل 4 أقل من 3 ، ولكن بفتحات قطرها 0.4 مم ± 90 درجة من المستوى الرأسي ؛رش أثناء تدوير الأنبوب الدوار بمقدار ± (180 درجة إلى 20 درجة) مع الإشارة إلى المستوى الرأسي عند معدل تقريبي.1 ق / 60 درجة الأعلى.المسافة 200 مم |
تحت 3 | تحت 3 | تحت 3 | |
|
أو أنبوب الدش الشكل 5 ، ولكن مع إزالة الغطاء ، قم بالرش أثناء تدوير أنبوب الدش بمقدار ± 90 درجة بالإشارة إلى المستوى العمودي الأعلى.المسافة 500 مم |
|||||
| 4K |
أنبوب دوار الشكل 4 أقل من 3 ، ولكن بفتحات قطرها 0.8 مم ± 90 درجة من المستوى الرأسي ، قم بالرش أثناء تدوير الأنبوب الدوار بمقدار ± (180 درجة إلى 20 درجة) بالإشارة إلى المستوى الرأسي عند معدل تقريبي.1 ق / 60 درجة الأعلى.المسافة 200 مم |
0.6 لتر / دقيقة ± 5٪ لكل فتحة (وسط القيمة) |
تقريبا. 400 كيلو باسكال |
10 دقائق (5 دقائق في وضع واحد ، 5 دقائق في وضع يتم تدويره من هذا الموضع بمقدار 90 درجة) |
|
| 5 |
نفاثة مائية ، فوهة قطرها 6،3 مم وفقًا للشكل 6 المسافة من 2،5 م إلى 3 م |
12.5 لتر / دقيقة ± 5٪ |
تقريبا. 30 كيلو باسكال |
3 دقيقة | |
| 6 |
نفاثة مائية ، فوهة بقطر 12.5 مم وفقًا للشكل 6 المسافة من 2،5 م إلى 3 م |
100 لتر / دقيقة ± 5٪ |
تقريبا. 100 كيلو باسكال |
3 دقيقة | |
| 6 كيلو |
نفاثة مائية ، فوهة قطرها 6،3 مم وفقًا للشكل 6 المسافة من 2،5 م إلى 3 م |
75 لتر / دقيقة ± 5٪ |
تقريبا. 1000 كيلو باسكال |
دقيقة.3 دقيقة | |
| 7 |
حوض الغمر عمق الغمر: 1 م (أعمق موقع سكني) 0،15 م ماء فوق أعلى موقع سكني ، إذا كان السكن أكبر من 0،85 م |
- | - | 30 دقيقة | |
| 8 |
منسوب مياه حوض الغمر: وعمق الغمر على النحو المتفق عليه بين مستخدمي المعيار |
- | - | - |
تخضع الى اتفاق |
