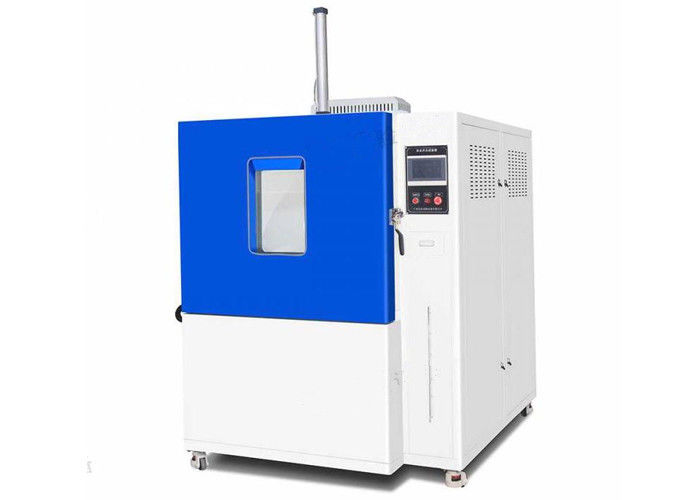

ISO 16750-4 معدات اختبار قطع غيار السيارات ، غرفة اختبار رش الماء والغمر

منتوج وصف

ISO 16750-4 معدات اختبار قطع غيار السيارات ، غرفة اختبار رش الماء والغمر

معيار:

ISO16750-4 مركبات الطرق - الظروف البيئية واختبار المعدات الكهربائية والإلكترونية - الجزء 4: الأحمال المناخية ، البند 5.4.2 اختبار صدمة الماء الجليدي.

مكونات VW-80000 الكهربائية والإلكترونية في المركبات ذات المحركات حتى 3.5 طن من المتطلبات العامة وظروف الاختبار والاختبارات بند 9.12 K-12 صدمة درجة الحرارة مع رذاذ الماء ؛

غب / تي 28046.4-2011معدات اختبار قطع غيار السيارات

غاية:

يحاكي هذا الاختبار الصدمة الحرارية التي يسببها الماء المثلج وينطبق على المنتجات الموجودة في مناطق تناثر السوائل في السيارة.الغرض من هذا الاختبار هو محاكاة رش الماء المثلج على نظام / مكون ساخن.يحدث هذا عند القيادة على طرق رطبة خلال فصل الشتاء.أنماط الفشل هي التكسير الميكانيكي للمواد أو فشل الختم الناتج عن معاملات تمدد درجة الحرارة المختلفة.

إنها معدات اختبار موثوقية لأنواع مختلفة من المواد الخام الإلكترونية والكهربائية والبلاستيكية وغيرها من المواد والأجهزة لمقاومة البرد ، ومقاومة الحرارة ، واختبار مقاومة رش الماء المثلج ، واختبار مقاومة غمر الماء الجليدي ، ومعدات اختبار الموثوقية الهندسية لمراقبة الجودة.

طريقة اختبار:

اختبار رذاذ الماء:

تسخين DUT في فرن الهواء الساخن في T. _الأعلى لوقت الانتظار المحدد ، ر _ح.ثم رش DUT بالماء المثلج لمدة 3 ثوانٍ.

إذا تم تناثر DUT في السيارة من اتجاه واحد فقط ، فقم برشها من هذا الاتجاه فقط عندما تكون في وضع التثبيت.إذا تناثرت المعدات من اتجاهات مختلفة في السيارة ، فيجب مراعاة هذه الاتجاهات.في هذه الحالة ، استخدم DUT جديدًا لكل اتجاه رش.يجب أن يكون عرض الرش الموجه إلى DUT دائمًا أكبر من عرض DUT.إذا ثبت أن DUTs المراد رشها كبيرة جدًا لطائرة واحدة ، فقم بترتيب عدة طائرات على التوالي لإنتاج خط تأثير الرش على DUT.انظر الأشكال من 4 إلى 6.

تشمل معلمات الاختبار:

⎯ عدد الدورات: 100 ؛

⎯ عقد الوقت ، ر _ح ، في T _الأعلى : 1 ساعة أو حتى يتم الوصول إلى استقرار درجة الحرارة DUT ؛

مدة الانتقال: <20 ثانية (للانتقال اليدوي لـ DUT بين تخزين درجة الحرارة والرش) ؛

⎯ سائل الاختبار: ماء غير مؤين ؛

⎯ درجة حرارة الماء: 0 درجة مئوية إلى +4 درجة مئوية ؛

⎯ تدفق الماء: بين 3 لترات و 4 لترات لكل 3 ثوان (مدة الرش) ؛

المسافة بين النفاثة وسطح DUT: (325 ± 25) مم (يتم تطبيق الماء على العرض الكامل لـ DUT) ؛

⎯ أوضاع التشغيل: انظر الشكل 5 ؛

⎯ اتجاه DUT: كما هو الحال في السيارة.معدات اختبار قطع غيار السيارات

اختبار الغمر:

قم بتوصيل DUT بجهاز الاختبار.قم بتشغيل DUT في فرن الهواء الساخن في T._الأعلى لوقت الانتظار المحدد ، ر _ح.مع استمرار تشغيل الجهاز ، قم بغمره لمدة 5 دقائق في خزان ماء مثلج بعمق 10 مم على الأقل.

تشمل معلمات الاختبار:

⎯ عدد الدورات: 10 ؛

⎯ عقد الوقت ، ر _ح ، في T _الأعلى : 1 ساعة أو حتى يتم الوصول إلى استقرار درجة الحرارة DUT ؛

⎯ مدة الانتقال: <20 ثانية ؛

⎯ سائل الاختبار: ماء غير مؤين ؛

⎯ درجة حرارة الماء: 0 درجة مئوية إلى +4 درجة مئوية ؛

⎯ وقت الغمر: 5 دقائق ؛

⎯ وضع التشغيل: 3.2 وفقًا لمعيار ISO 16750-1 ؛

⎯ اتجاه DUT: كما هو الحال في السيارة.

معامل:
