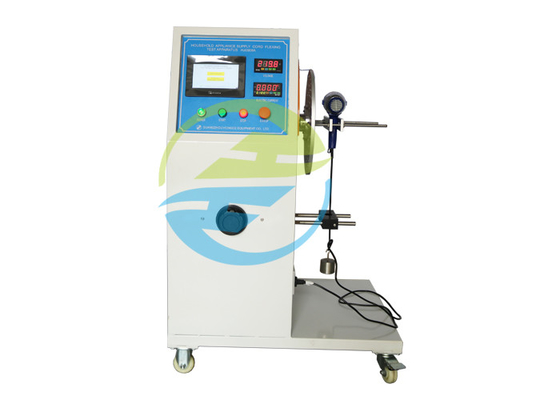

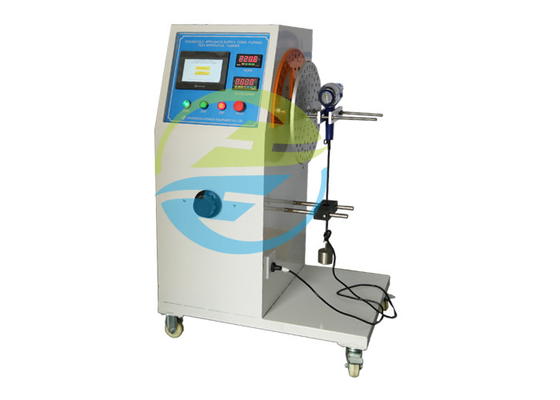

جهاز اختبار ثني الكابلات IEC 60335-1 بشاشة تعمل باللمس الشكل 8

منتوج وصف

جهاز اختبار ثني الكابلات IEC 60335-1 الشكل 8

اساسي:

IEC 60335-1 الأجهزة الكهربائية المنزلية وما يماثلها - السلامة - الجزء 1: المتطلبات العامة ، البند 25.14 ، الشكل 8.

الوصف القياسي:

يجب تركيب الأجهزة المزودة بسلك إمداد والتي يتم تحريكها أثناء التشغيل بحيث يتم حماية سلك الإمداد بشكل كاف ضد الانثناء المفرط عند دخوله إلى الجهاز.

ملاحظة 1 لا ينطبق هذا على الأجهزة المزودة ببكرات أسلاك أوتوماتيكية تم اختبارها بواسطة 22.1 6 بدلاً من ذلك.

يتم التحقق من الامتثال من خلال الاختبار التالي الذي يتم إجراؤه على جهاز به عضو متذبذب كما هو موضح في الشكل 8.

يتم تثبيت جزء الجهاز الذي يشتمل على فتحة المدخل على العضو المتأرجح بحيث يكون محور السلك الذي يدخل منه واقي السلك أو مدخله عموديًا ويمر عبره عندما يكون سلك الإمداد في منتصف حركته. محور التذبذب.يجب أن يكون المحور الرئيسي لمقطع الأسلاك المسطحة موازٍ لمحور التذبذب.

يتم تحميل السلك بحيث تكون القوة المطبقة

- 10 نيوتن ، للحبال التي تزيد مساحة مقطعها الاسمي عن 0.75 مم² ؛

- 5 نيوتن ، للأسلاك الأخرى.

المسافة X ، كما هو موضح في الشكل 8 ، بين محور التذبذب والنقطة التي يدخل فيها السلك أو واقي السلك إلى الجهاز ، يتم ضبطها بحيث عندما يتحرك العضو المتأرجح على نطاقه الكامل ، فإن السلك والحمل يصنعان الحد الأدنى الجانبي حركة.

يتم تحريك العضو المتأرجح بزاوية 90 درجة (45 درجة على جانبي العمود الرأسي) ، ويبلغ عدد الانثناءات للملحقات من النوع Z 20000 والمرفقات الأخرى 10000. معدل الانثناء هو 60 في الدقيقة.

ملاحظة 2 الثني هو حركة واحدة بزاوية 90 درجة.

يتم لف السلك والأجزاء المرتبطة به بزاوية 90 درجة بعد نصف عدد الثنيات ، ما لم يتم تركيب سلك مسطح.

أثناء الاختبار ، يتم توفير الموصلات بجهد مقدر وتحميلها بالتيار المقدر للجهاز.لا يمر التيار عبر موصل التأريض.

معدات اختبار IEC

معامل:
