| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | VF-1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 15 مجموعة شهريا |

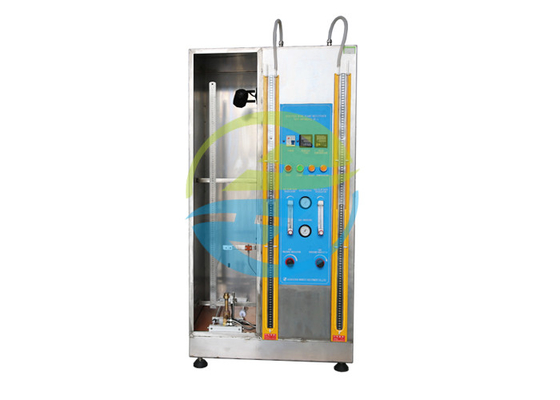

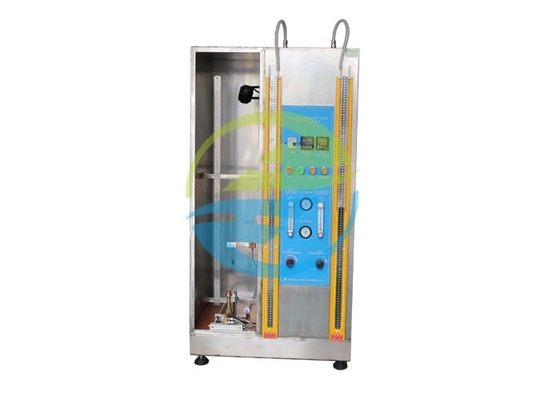

معدات اختبار القابلية للاشتعال لانتشار اللهب العمودي للكابل المعزول الفردي
اساسي:
IEC 60332-1-1 اختبارات على كبلات الألياف الكهربائية والبصرية في ظروف الحريق - الجزء 1-1: اختبار انتشار اللهب العمودي لسلك أو كابل واحد معزول - جهاز ؛
IEC 60332-1-2 اختبارات على كبلات الألياف الكهربائية والبصرية في ظروف الحريق - الجزء 1-2: اختبار انتشار اللهب العمودي لسلك أو كابل واحد معزول - إجراء لهب مختلط مسبقًا 1 كيلو وات ؛
IEC 60332-1-3 اختبارات على كابلات الألياف الكهربائية والبصرية في ظروف الحريق - الجزء 1-3: اختبار انتشار اللهب العمودي لسلك أو كابل واحد معزول - إجراء لتحديد قطرات / جزيئات اللهب.
طلب:
يتم استخدامه لاختبار مقاومة انتشار اللهب العمودي لموصل أو كابل كهربائي رأسي معزول واحد ، أو كبل ليف ضوئي ، تحت ظروف الحريق.معدات اختبار القابلية للاشتعال
وضع قطعة الاختبار:
يجب تقويم قطعة الاختبار وتثبيتها إلى دعامتين أفقيتين بواسطة حجم مناسب من الأسلاك النحاسية ، في وضع رأسي في وسط الشاشة المعدنية ، كما هو موضح في 4.2 من IEC 60332-1-1 ، بحيث تكون المسافة بين الجزء السفلي العلوي
وقمة الدعامة السفلية (550 ± 5) مم.بالإضافة إلى ذلك ، يجب وضع قطعة الاختبار بحيث يكون قاع العينة على بعد حوالي 50 مم من قاعدة الحاجز (انظر الشكل 1).
يتم ترتيب المحور الرأسي لقطعة الاختبار بشكل مركزي داخل الشاشة (أي 150 مم من كل جانب و 225 مم من الخلف).
معامل:
| طاقة كهربائية شغالة | 220 فولت / 50 هرتز |
| وضع عملية التحكم | التحكم الكهربائي ، زر التشغيل |

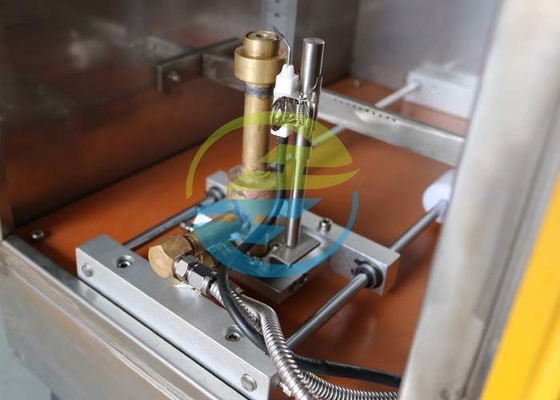

| معيار الموقد | IEC60695-11-2 الملحق أ ، فتحة الموقد: Φ7 ± 0.05 مم ، مصنوعة من النحاس الأصفر |
| تدفق الغاز وفئة الغاز | غاز الخليط: 650 ± 30 مل / دقيقة من البروبان ؛10 ± 0.5 لتر / دقيقة هواء ، تعديل مقياس التدفق المزدوج |
| وقت الاحتراق | 9999 ثانية.معدات اختبار القابلية للاشتعال |
| زاوية الاحتراق | إمالة 45 درجة ± 2 درجة ، قابل للتعديل |
| اختبار معايرة اللهب | كتلة النحاس قياس درجة الحرارة: Ф9mm ± 0.01mm ، الوزن قبل الحفر: 10 ± 0 .05g |
| المزدوج الحراري: الأصلي الأمريكي أوميغا φ0.5 درع النيكل والكروم / أسلاك الألمنيوم النيكل K- الحرارية ، مقاومة درجات الحرارة 1100 درجة | |
| المسافة بين منفذ الموقد ودرجة حرارة قياس الكتلة النحاسية: 95 مم | |
| ارتفاع اللهب: اللهب الداخلي: 55 ± 5 مم ، اللهب الخارجي: 180 ± 10 مم | |
| يجب أن يكون الوقت اللازم لزيادة درجة حرارة الكتلة النحاسية من 100 ± 5 ° C إلى 700 ° ± 3 ° C 45 ± 5s | |
| شاشة معدنية | (1200 ± 25) ارتفاعًا ، (300 ± 25) عرضًا وعمق (450 ± 25) ملم مع فتحة من الأمام ومغلقة من الأعلى والأسفل |
| غاز | > 95٪ غاز البروبان أو الفحم |
| عينة الاختبار | الطول: 600 ± 25 مم |
| دعم أفقي ثابت للعينة | 2 ، المسافة: 550 مم |
