| الحد الأدنى لكمية : | 1 مجموعة | الأسعار : | Negotiatable |
|---|---|---|---|
| تفاصيل التغليف : | الخشب الرقائقي | وقت التسليم : | 90 يومًا |
| شروط الدفع : | T / T ، L / C. | القدرة على العرض : | 3 مجموعة لكل 3 شهر |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | HeJin |
|---|---|---|---|
| إصدار الشهادات: | Third party calibration certificate(cost additional) |
|
معلومات تفصيلية |
|||
| عينة الاختبار: | قطع غيار السيارات مثل غطاء المحرك العاكس | غرفة فراغ: | 2 ، يمكن لكل غرفة اختبار عينة واحدة |
|---|---|---|---|
| الغاز لاختبار التسرب الإجمالي: | نيتروجين (30 كيلو باسكال) | غاز التتبع: | الهليوم |
| ضغط الهيليوم: | 30Kpa ، قابل للتعديل (ضبط لأسفل) | معدل تسرب الإنذار: | 1.0E-5 مبار.ل / ثانية |
| دورة الزمن: | 100sec / قطعة | استعادة الهليوم: | ≥90٪ |
| إبراز: | 100sec / قطعة معدات اختبار تسرب الهليوم,100sec / قطعة معدات اختبار التسرب,100sec / قطعة معدات اختبار الهيليوم |
||
منتوج وصف

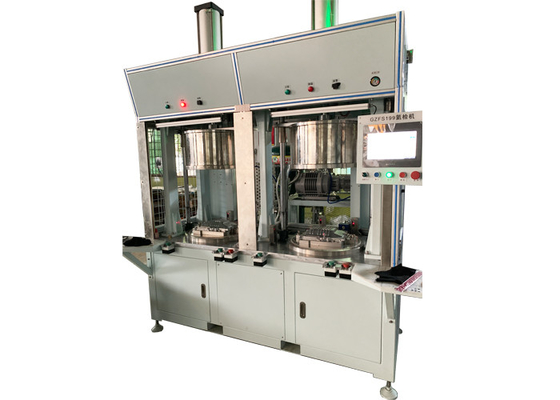

2 غرفة معدات اختبار تسرب الهليوم لغطاء عاكس محرك السيارة
اعتمد هذا النظام طريقة غرفة التفريغ وينفذ عمليات من التفريغ إلى شحن الهيليوم والتفتيش وإعادة تدوير الهيليوم ، كل على أساس الوحدة.يسهل دمج هذا النظام في خط إنتاج موجود ، مما يجعل إدارة العملية سهلة.
سمة من سمات طريقة فراغ الغرفة
1. يمكن ضمان الحكم الشامل للتسرب.
2. قياس التسرب سريع.
3. لا يتوقع حدوث أخطاء بشرية.
4. يمكن تحقيق الأتمتة بسهولة.
5. ليست هناك حاجة لإجراءات منع تلوث الهيليوم.
تطبيقات كشف تسرب الهليوم
يمكن أن تساعد مراقبة جودة أجزاء الإنتاج والتجمعات باستخدام اكتشاف تسرب الهليوم في ضمان سلامة عملية الإنتاج الخاصة بك.تشمل الأمثلة النموذجية: الصمامات ، والأنابيب عالية النقاء ، وخطوط الفرامل ، وخطوط الوقود ، والخطوط الهيدروليكية ، وتجميعات التبريد ، والمشعات ، والمبادلات الحرارية ، والمكثفات ، وخزانات التخزين ، وما إلى ذلك في قطع غيار السيارات.
معامل:
| الشغل |
غطاء محرك السيارة العاكس قطع غيار السيارات |
| غرفة فراغ | 2 ، يمكن لكل غرفة اختبار عينة واحدة |
| أبعاد الغرفة | حسب متطلبات العميل |
| الغاز لاختبار التسرب الإجمالي | نيتروجين (30 كيلو باسكال) |
| غاز التتبع | الهيليوم |
| ضغط الهيليوم | 30Kpa ، قابل للتعديل (ضبط لأسفل) |
| انتعاش الهيليوم | ≥90٪ |
| معدل تسرب الإنذار | 1.0E-5 مبار.ل / ثانية |
| دورة الزمن | 100sec / قطعة |
| تحميل وتفريغ | كتيب |
عملية العمل:
|
قطعة العمل محملة و تم إغلاق غرفة التفريغ |
المشغل يضع قطعة العمل في تركيبات غرفة التفريغ ، اضغط على زر البدء. أغلق باب غرفة التفريغ تلقائيًا ، وتبدأ دورة الاختبار. ملاحظة: تم تركيب واقي شبكي على جانبي غرفة التفريغ.عند إغلاق باب غرفة التفريغ ، تأكد من عدم وجود أشياء في منطقة المفصل تتداخل مع حركة غرفة التفريغ. |
|
إخلاء و اختبار التسرب الإجمالي |
بعد إغلاق الحجرة ، يتم فتح صمام التفريغ تلقائيًا ، ويجب إخلاء الغرفة وقطعة الاختبار بواسطة مجموعة المضخات حتى الوصول إلى فراغ في نقطة التحديد ؛ تراقب مستشعرات الفراغ قيمة الفراغ في الحجرة وقطعة الاختبار بشكل فردي ؛ عندما تصل قيمة الفراغ في الغرفة إلى الإعدادات ، أوقف إخلاء قطعة الاختبار ، واستمر تفريغ الغرفة حتى الإعدادات ؛ أثناء تفريغ الحجرة ، يتم اختبار قطعة الاختبار بطريقة انحلال الضغط للعثور على إجمالي التسرب ؛ إذا كانت قطعة الاختبار بها تسرب إجمالي ، يتم إحباط عملية الاختبار التلقائي ، ويجب إعطاء إشارة التسرب الإجمالي. في حالة عدم وجود تسرب إجمالي في قطعة الاختبار ، يجب مواصلة عملية اختبار التسرب. |
|
حشوة الهليوم و اختبار التسرب الدقيق |
يجب تفريغ الحجرة وقطعة الاختبار بواسطة مجموعة المضخات حتى الوصول إلى فراغ في نقطة التحديد ؛ عندما تصل قيمة الفراغ داخل الحجرة وقطعة الاختبار إلى ضغط الفراغ المحدد مسبقًا بشكل فردي ؛ سيبدأ كاشف التسرب في اختبار قيمة الهيليوم للغرفة قبل شحن الهيليوم ، وقمع قيمة الخلفية هذه إلى الصفر ؛ يتم شحن الهيليوم على قطعة الاختبار إلى قيمة محددة مسبقًا ؛ إذا كانت إشارة الهيليوم في الغرفة أكثر من نقطة ضبط المرور / الفشل الناتجة عن كاشف التسرب ، فإنها لا تظهر أي تسرب جيد ، ومصباح أخضر يضيء. |
| انتعاش الهيليوم | بعد إجراء اختبار التسرب الدقيق ، سيتم استرداد الهيليوم إلى مخزن الضغط المنخفض من خلال توازن الضغط التلقائي.عندما تصل إلى ضغط 1 ميكرون ، ستستعيد مضخة التفريغ الهيليوم المتبقي من قطعة الاختبار إلى ضغط نقطة محددة. |
| غرفة التهوية | بعد إجراء اختبار التسرب ، يتم شحن الهواء إلى الغرفة بضغط 1 ضغط جوي. |
| تفريغ قطعة الاختبار |
إذا تم تقييم قطعة الاختبار على أنها NOK ، فسيتم إرسال رسالة الإنذار ذات الصلة على لوحة التشغيل والشاشة ، ويجب على المشغل الضغط على زر التأكيد على لوحة التشغيل للإقرار بنتائج الاختبار ، وإلا فلن يمكن فتح باب الغرفة . عندما يتم الضغط على زر التأكيد ، يمكن فتح باب الحجرة تلقائيًا ، ويفقد المشغل قارنة التوصيل وتفريغ قطعة العمل. إذا تم تقييم قطعة الاختبار على أنها جيدة ، فسيتم إرسال رسالة موافق ذات الصلة على لوحة التشغيل والشاشة ، ويمكن فتح باب الغرفة تلقائيًا ؛قام المشغل بفك قارنة التوصيل وتفريغ قطعة العمل. |
