| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HO6508 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T / T ، L / C. |
| القدرة على التوريد: | 10 مجموعة شهريا |

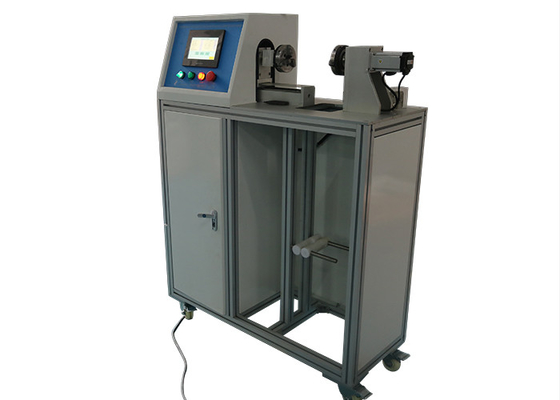

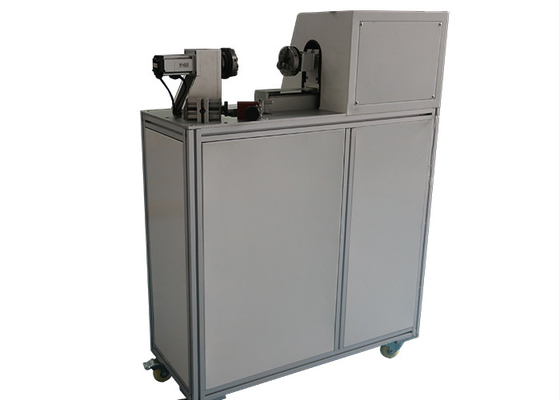

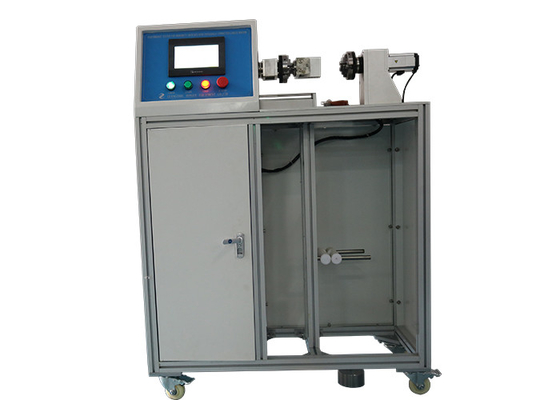

معدات اختبار IEC صاختبار erformance لمفاتيح القرب مع Cablea المتصلة بيني
اساسي:
IEC 60947-5-2 'مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - الجزء 5-2: أجهزة دائرة التحكم وعناصر التبديل - الملحق ج .8
تطبيق:
يتم استخدامه لاختبار أداء القوة الهيكلية لمختلف مفاتيح القرب وأجهزة الاستشعار الكهروضوئية مع كبلات توصيل متكاملة ، مما يضمن أن كابلات التوصيل ومواضع التبديل ثابتة نسبيًا.معدات اختبار IEC
الغرض من هذه الاختبارات هو ضمان سلامة مرسى الكبل أثناء التعامل مع النقل والتركيب.بمجرد التثبيت ، يجب أن يكون مفتاح القرب والكابل ثابتًا بالنسبة لبعضهما البعض.
ج / 8/1/1 اختبار السحب
يجب أن يخضع الكابل لسحب ثابت على طول محور مدخل الكبل ، ويتم وضعه على الغلاف العازل للكابل لمدة دقيقة واحدة.
ج / 8/1/2 اختبار عزم الدوران
يجب أن يخضع الكابل لعزم دوران قدره 0.1 نيوتن متر أو محددًا بالقيمة التي تعطي زاوية عزم دوران تبلغ 360 درجة.يتم تطبيق عزم الدوران على الكابل ، في اتجاه عقارب الساعة لمدة دقيقة واحدة ثم عكس اتجاه عقارب الساعة لمدة دقيقة واحدة ، على مسافة 100 مم من مدخل مفتاح القرب.
ج / 8/1/3 اختبار الدفع
يجب تطبيق قوة الدفع على طول محور الكابل في أقرب مكان ممكن من مدخل الكابل.
يتم زيادة القوة ببطء إلى 20 نيوتن. يجب تطبيق القوة لمدة دقيقة واحدة لكل مرة ومع توقف لمدة دقيقة بين التطبيقات.
بعد الاختبارات ، لا يجب ملاحظة أي تلف مرئي لوسائل إحكام مدخل الكبل وعدم وجود إزاحة للكابل.
ج / 8/1/4 اختبار الانحناء
يجب تحميل الكابل وثنيه بالطريقة التالية:
أ) قم بتعليق كتلة 3 كجم عن طريق ربطها بالكابل على بعد متر واحد من مدخل الكابل وبمحور مدخل الكابل رأسيًا.
ب) قم بإمالة مفتاح القرب 90 درجة لإحداث انحناء 90 درجة في الكابل ، مع الحفاظ على هذا الوضع لمدة دقيقة واحدة.
ج) قم بإمالة مفتاح القرب بزاوية 90 درجة في الاتجاه المعاكس بالنسبة إلى الاتجاه الرأسي لإحداث انحناء بزاوية 90 درجة في الكابل ، مع الحفاظ على الوضع لمدة دقيقة واحدة.
خاصية:
تعتمد المعدات على نظام تحكم ذكي PLC متقدم ، واجهة تشغيل متوافقة مع شاشة تعمل باللمس لجعل التسجيل والعرض أكثر دقة ؛مع أوقات اختبار محددة مسبقًا ، وسرعة الاختبار ، واختبار السكتة الدماغية ، وإعداد قوة السحب ووظائف أخرى.يمكن تحليلها بواسطة سجل البيانات سواء كانت عينة الاختبار مؤهلة أم لا.
المعلمات:
| نموذج | HO6508 |
| مدخل الطاقة | AC220V 50 هرتزمعدات اختبار IEC |
| نظام التحكم | تحكم كهربائي ذكي Mitsubishi PLC + عملية واجهة متكاملة بين الإنسان والآلة |
| وضع محرك الأقراص | أجهزة السيارات |
| محطة | غير مرتبطة |
| عنصر اختبار | اختبار السحب: سحب القوة 160N (d≥8mm) أو 20d (d <8mm) |
| اختبار عزم الدوران: 0.1Nm (360 °) | |
| اختبار الدفع: 20N | |
| اختبار الانحناء: دوران ± 90 درجة ، تحميل كتلة 3 كجم | |
| وقت الاختبار | 0-999.9 ثانية ، يمكن ضبط وقت الاختبار لكل عنصر اختبار مسبقًا |
| رقم الاختبار | 0-9999 مرة ، يمكن ضبط رقم اختبار كل عنصر اختبار مسبقًا |
| كتلة الحمل | 3 كجم |
| عينة الاختبار | مفتاح القرب ، المستشعر الكهروضوئي ومنتجات أخرى مماثلة مع كابل توصيل متكامل ، جزء التبديل النموذجي لا يزيد عن 50 * 50 * 50 مم ، وقطر الكابل لا يزيد عن 16 مم |
