| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HDX1302 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة / شهر |
معدات اختبار IEC اختبار مرونة الكابلات المرنة إلى عن على منجز Fمعجم جقادر
اساسي:
IEC60245-1 "الكابلات المطاطية المعزولة الفولتية المقدرة بما في ذلك 450/750 فولت الجزء 1: المتطلبات العامة".
IEC60245-2 "الكابلات المعزولة بالمطاط - الفولتية المقدرة حتى وتشمل 450/750 فولت - الجزء 2: طرق الاختبار" البند 3.1.
تطبيق:
يتم استخدامه لفحص القوة الميكانيكية للكابلات المرنة المكتملة.لا ينطبق هذا الاختبار على الكابلات المرنة ذات النوى ذات مساحة المقطع العرضي الاسمية التي تزيد عن 4 مم 2 والكابلات التي تحتوي على أكثر من 18 مركزًا موضوعة في أكثر من طبقتين متحدة المركز.
اختبار sوافر:
الكابلات المرنة المكتملة.
خاصية:

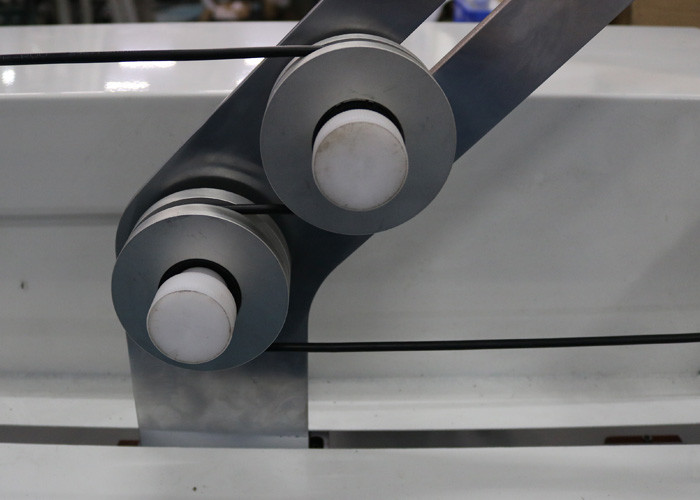

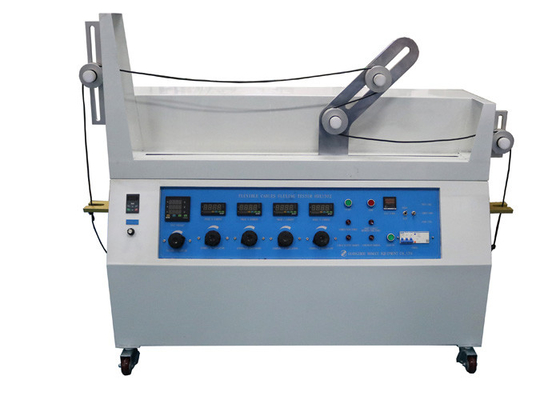

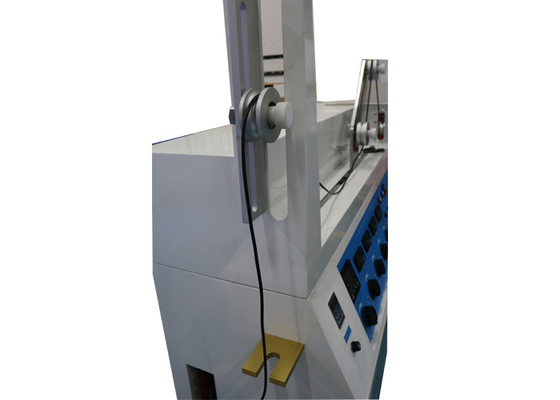

يتكون جهاز اختبار الكبل هذا من ناقل C (انظر IEC60245-2 الشكل 1) ، ونظام قيادة للناقل وأربع بكرات لكل عينة من الكبلات المراد اختبارها.يدعم الناقل C بكرتين A و B لهما نفس القطر.قد تكون البكرتان المثبتتان ، في أي من طرفي الجهاز ، بقطر مختلف عن البكرتين A و B ، ولكن يجب ترتيب البكرات الأربع بحيث تكون العينة أفقية بينهما.يقوم الناقل بعمل دورات (حركات للأمام والخلف) على مسافة 1 متر بسرعة ثابتة تقريبًا تبلغ 0،33m / s بين كل انعكاس لاتجاه الحركة.يجب شد عينة من الكابلات المرنة التي يبلغ طولها حوالي 5 أمتار فوق البكرات ، ويتم تحميل كل طرف بوزن.يتم إعطاء كتلة هذا الوزن وقطر البكرتين A و B في الجدول التالي.
صأرامتر:
| مزود الطاقة | تيار متردد 220 فولت / 50 هرتز |
| التحميل الحالي من النوى | 0-25A |
| تحميل الجهد | 0-400 فولت |
| سرعة الاختبار | 0.33 م / ث |
| مسافة الاختبار | 1000 ± 20 مم |
| النوى المناسبة | 2-18 |
| منطقة المقطع العرضي الاسمي | 0.2 ~ 4 مم2 |
| قطر البكرات | 60،80،120،160،200 مم (العميل اختياري: 3 قطع مجهزة بشكل قياسي) |
| الأوزان المركبة | 0.5 كجم ، 1 كجم ، 1.5 كجم ، 2 كجم ، 2.5 كجم ، 3 كجم ، 3.5 كجم ، 4 كجم ، 6 كجم ، 7.5 كجم ، 8 كجم |
| اختبار الأعطال | انقطاع التيار ، ماس كهربائى بين الموصلات ، اختبار وقصر الدائرة بين البكرة. |
