| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HH0819 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T / T ، L / C. |
| القدرة على التوريد: | 5 مجموعة شهريا |
اختبارات معدات اختبار قطع غيار السيارات ISO20653 للحماية من دخول الماء
اساسي:
درجة الحماية IEC60529 التي توفرها المرفقات (رمز IP) الخاصة بـ IPX1 و IPX2 و IPX3 و IPX4 و IPX5 IPX6 و IPX7 ؛
درجات الحماية DIN40050-9 IP التي توفرها حاويات المعدات الكهربائية في مركبات الطرق لحماية المعدات الكهربائية داخل العلبة من آثار دخول الأجسام الغريبة الصلبة ، بما في ذلك الغبار (الحماية من الأجسام الغريبة) ، وحماية المعدات الكهربائية بالداخل العلبة ضد آثار دخول الماء (الحماية ضد الماء) ؛
ISO 20653-2013 مركبات الطرق - درجات الحماية (رمز IP) - حماية المعدات الكهربائية من الأجسام الغريبة والمياه والوصول ، الشكل 3 - إعداد الاختبار لتحديد الحماية ضد تقطير المياه العمودي (جهاز التنقيط) ؛درجات الحماية ضد الماء 1 و 2 ، الشكل 4 - اختبار الإعداد لتحديد الحماية ضد رذاذ الماء ورذاذ الماء (أنبوب دوار) ؛درجات الحماية ضد الماء 3 و 4 و 4 K ، الشكل 5 - إعداد اختبار يدوي لتحديد الحماية ضد رذاذ الماء ورذاذ الماء (أنبوب الدش) ؛درجات الحماية ضد الماء 3 و 4 ، الشكل 6 - فوهة لتحديد الحماية ضد الماء عالي السرعة ؛درجات الحماية ضد الماء 5 و 6 و 6 ك
طلب:
نظام اختبار مقاومة الماء لمركبات الطرق - درجات الحماية (كود IP) - حماية المعدات الكهربائية من الماء. معدات اختبار قطع غيار السيارات
معامل:
|

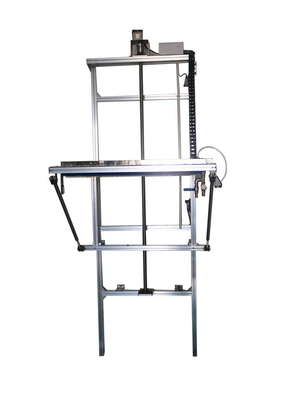

1. تقطر المياه لعنصر الرمز الثاني 1 (عموديًا) و 2 (حاوية مائلة بمقدار 15 درجة) |
|
| منطقة اختبار التنقيط | 1000 × 600 مم ، قابلة للتخصيص. معدات اختبار قطع غيار السيارات |
| ارتفاع بالتنقيط | 200 مم ، قابل للتعديل.يتم استشعاره تلقائيًا بواسطة مستشعر الأشعة تحت الحمراء ، عندما تكون الإبرة في أعلى نقطة في العينة 200 مم ، سيتوقف صندوق التنقيط تلقائيًا. |
| معدل التنقيط (تدفق المياه) | 1 + 0.05 0mm / min أو 3 + 0.05 0mm / min قابلة للتحويل ، اعتماد تقنية هطول الأمطار الرقمية |
| ثقب إبرة | Φ0.4 مم |
| المسافة بين الثقوب | 20 ملم |
| وقت الاختبار | 0-999.9 دقيقة ، يمكن ضبطها مسبقًا |
| طريقة التثبيت | نوع الحائط أو الأرضية |

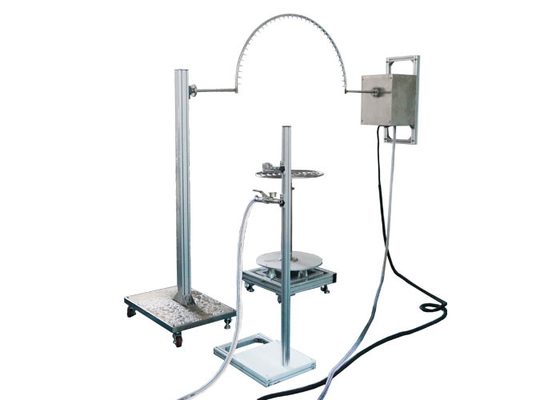

| 2. رذاذ الماء وماء الرذاذ عنصر الكود الثاني 3 و 4 (أنبوب دوار) | |
| نصف قطر الأنابيب المتذبذبة |
التكوين القياسي هو R600 ، R800 و R1000 ، يتوفر نصف قطر آخر R200 ، R400 ، R1200 ، R1400 ، R1600mm ، مصنوع من الفولاذ المقاوم للصدأ |
| ثقب إبرة | Φ0.4 مم |
| وشملت زاوية من فتحتين | IPX3: 120 درجة ؛IPX4: 180 درجة |
| زاوية البندول | IPX3: 120 درجة (± 60 درجة) ؛IPX4: 350 درجة (± 175 درجة) |
| سرعة تمطر |
IPX3: 4 ثانية / وقت (2 × 120 درجة) ؛ IPX4: 12 ثانية / وقت (2 × 350 درجة) ؛ |
| تدفق المياه | 1-10L / دقيقة قابل للتعديل |
| وقت الاختبار | 0.01S-99hours 59min ، يمكن ضبطها مسبقًا |
| 3. رذاذ الماء وماء الرذاذ لعنصر الرمز الثاني 3 و 4 (أنبوب الدش) | |
| معلمات فوهة الرش |
القطر الخارجي: Ф102mm القطر الكروي: SФ75.5mm 121 ثقبًا بقطر Ф0.5 مم ؛ 1 فتحة في المركز 1 دوائر داخلية مكونة من 12 ثقبًا عند درجة 30 درجة 4 دوائر خارجية مكونة من 24 حفرة عند درجة 15 درجة درع متحرك - المنيوم فوهة رش نحاس |
| تدفق المياه | 10L / min ± 5٪ ، مقياس التدفق قابل للتعديل |
| مقياس الضغط | 50-150Kpa ، نطاق مقياس الضغط 0-0.25Mpa |
| 4. مياه عالية السرعة لعنصر الكود الثاني 5 و 6 | |
| قطر فوهة | IPX5: Φ6.3 مم ؛IPX6: Φ12.5 ملم |
| تدفق المياه | IPX5: 12.5 ± 0.625 لتر / دقيقة ؛IPX6: 100 ± 5 لتر / دقيقة |
| المسافة من فوهة نفاثة إلى حاوية نفاثة | 2.5-3 م |
| 5. القرص الدوار | |
| قطر الدائرة | 600mm ، 800mm و 1000mm متوفرة ، |
| سرعة الدوران | 1 ص / دقيقة |
| زاوية قابلة للإمالة | 15 درجة |
| اختبار زاوية الدوران | 90 درجة ، دوران مستمر |
| السمة للشئ | ≤ 150 كجم |
| 6. مصدر المياه (أيضًا لعنصر الكود الثاني 7 الغمر المؤقت في الماء) وخزانة التحكم الكهربائية | |
| ملائم |
(أ) إمدادات المياه لاختبار IPX1 ~ IPX6 للماء (ب) اختبار الغمر في الماء IPX7 (ج) التحكم الآلي في المعدات المقاومة للماء بالكامل |
| خزان المياه |
إنه قابل للتطبيق على تخزين المياه لاختبار رش الماء القوي IPX5 ~ IPX6 ، وحقن الماء بالغمر IPX7 الحجم: 1000 لتر البعد: L1000mmXW1000mmXH1000mm نافذة المراقبة: نافذة زجاجية مقواة أبعاد نافذة المراقبة: W200mmXH1250mm مقياس العمق: الفولاذ المقاوم للصدأ ارتفاع مقياس العمق: 1300 مم ، الدقة 1 مم التحكم في مستوى السائل: مفتاح تعويم + أنبوب تجاوز |
| مجلس الوزراء السيطرة: |
كشف التدفق: ردود فعل إشارة التدفق من خلال مقياس الجريان الإلكتروني ضبط التدفق: ضبط على شاشة اللمس كشف درجة الحرارة: PID تحكم: PLC وظيفة التحكم: إمداد الماء بدرجة حرارة ثابتة ، وإمداد ماء بالتدفق المستمر ، وإمداد ماء بضغط ثابت ، والتحكم في وقت الاختبار. وظيفة الحماية: حماية التسرب ، حماية الزائد ، حماية ماس كهربائى |
