| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HC9926 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 20 مجموعة / شهر |

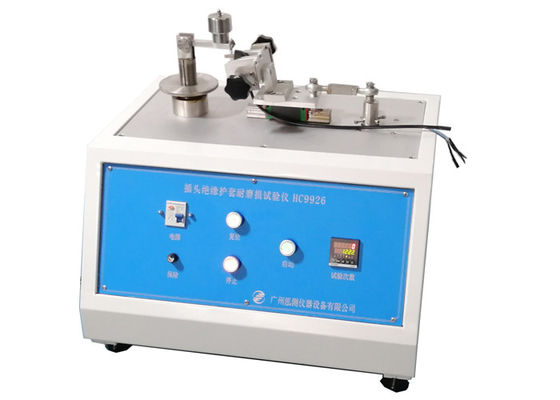

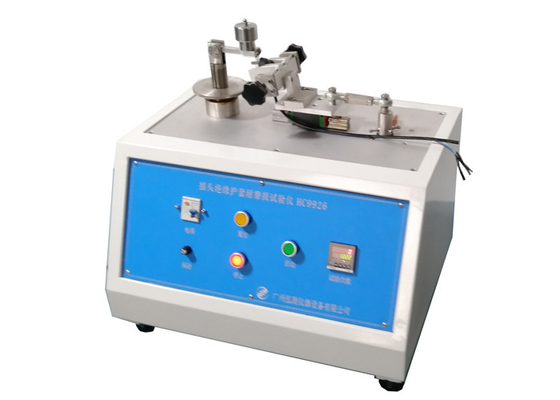

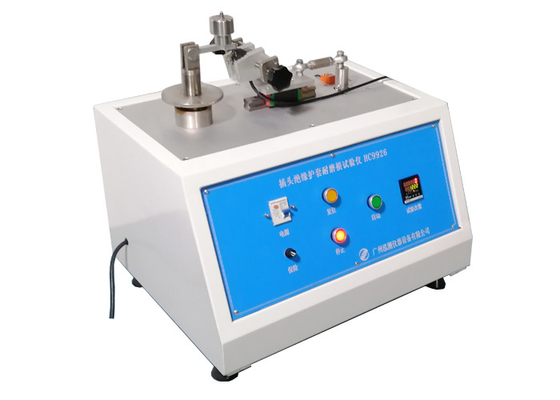

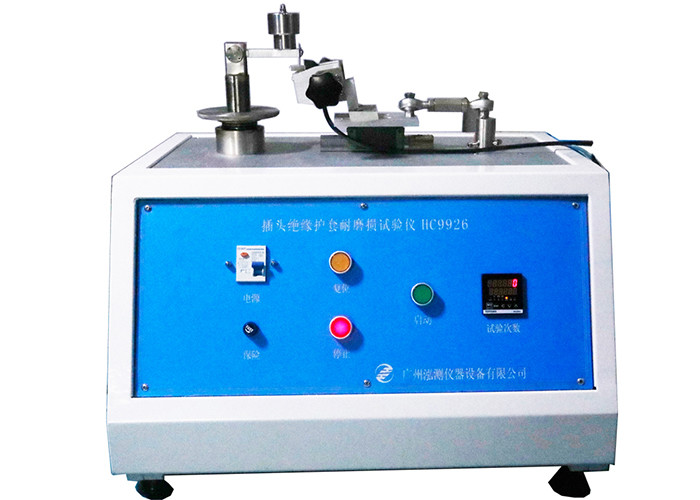

معدات اختبار مأخذ التوصيل أكمام العزل لجهاز اختبار كشط دبابيس التوصيل
اساسي:
IEC 60884-1 2013 "المقابس والمآخذ للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة" بند 24.7
الوصف القياسي:
تخضع مسامير القابس المزودة بجلب عازلة للاختبار التالي بواسطة جهاز كما هو موضح في الشكل 28.
يتألف جهاز الاختبار من حزمة أفقية يتم وضعها حول محورها.طول قصير من السلك الفولاذي ، قطره 1 مم ومثني على شكل U ، وقاعدة U مستقيمة ، متصلة بشكل صارم ، عند كلا الطرفين ، بنهاية واحدة من العارضة ، بحيث يبرز الجزء المستقيم أسفل شعاع مواز لمحور محور الحزمة.
يتم تثبيت القابس بواسطة مشبك مناسب في وضع يكون فيه الجزء المستقيم من السلك الفولاذي مستقرًا على دبوس القابس ، عموديًا عليه.ينحدر الدبوس لأسفل بزاوية 10 درجات على الأفقي.
يتم تحميل الحزمة بحيث يبذل السلك قوة مقدارها 4 نيوتن على الدبوس.
يتم تحريك القابس للخلف وللأمام في اتجاه أفقي في مستوى محور الحزمة ، بحيث يتم فرك السلك على طول المسمار.يبلغ طول الدبوس المتآكل على هذا النحو حوالي 9 مم ، منها حوالي 7 مم فوق الغلاف العازل.عدد الحركات 20000 (10000 في كل اتجاه) ومعدل العملية 30 حركة في الدقيقة.
يتم إجراء الاختبار على دبوس واحد من كل عينة.
تطبيق:
يستخدم هذا الجهاز لاختبار قوة مقاومة التآكل لغطاء العزل لدبابيس السدادة
عينة الاختبار:
كم العزل لدبابيس التوصيل.معدات اختبار مأخذ التوصيل
خاصية:
يتكون الجهاز من وضع أفقي للحزمة والحركة الخطية لمقعد التثبيت ، حيث ينتهي الشعاع بقطر 1 مم سلك فولاذي قصير مثني في رأس على شكل حرف U (شكل U من عمودين مثبتين على العارضة) ، سلك U - القاع على شكل 6mm جزء خطي.قم بضغط الهيملاين 6 مم على غلاف عزل السدادة ، يقوم المحرك بتشغيل مقعد تثبيت مسمار التثبيت للقيام بحركة ترددية ذهابًا وإيابًا ، وإجراء اختبار التآكل على غلاف العزل من مسامير القابس.
المعلمات:
| مزود الطاقة | AC220V 50 هرتز (معدات اختبار مقبس التوصيل) |
| محطة | محطة واحدة |
| أوقات الاختبار | 1 ~ 999999 ، مضبوط مسبقًا |
| معدل الكشط | 30 حركة في الدقيقة |
| حمل | 4N |
| سكتة دماغية | 9 مم ، حوالي 7 مم خدش على غلاف العزل |
| أسلاك الفولاذ | قطرها 1 مم ، الطول الفعال 6 مم |
