| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HC9924 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 20 مجموعة / شهر |

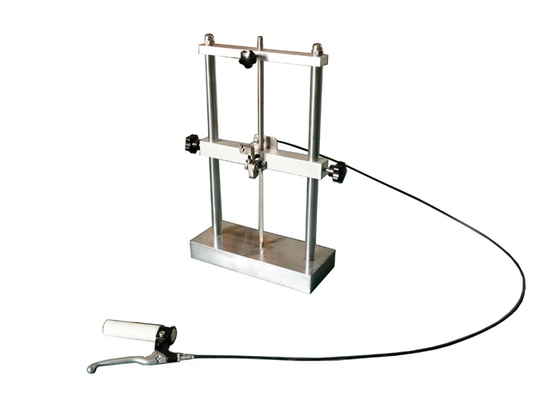

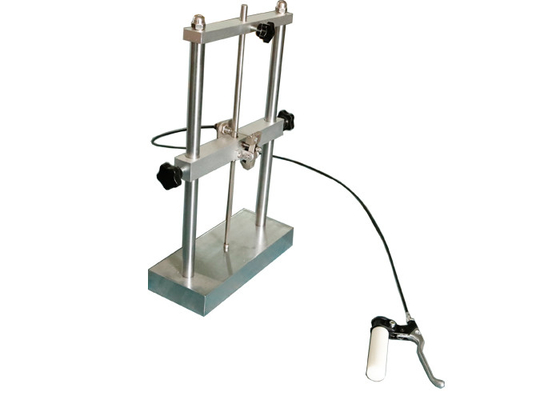

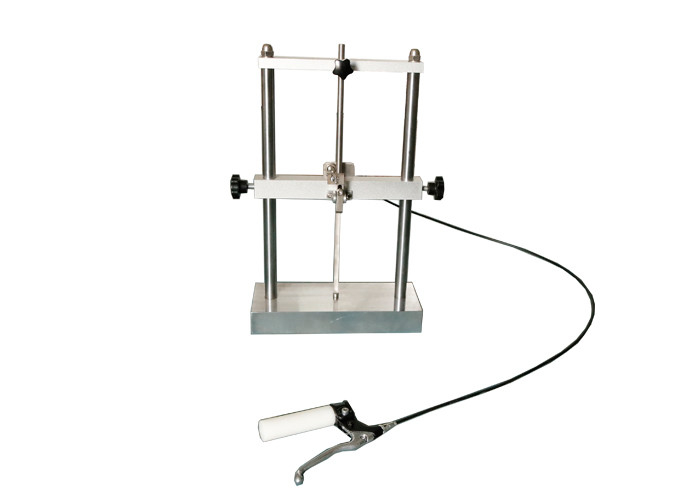

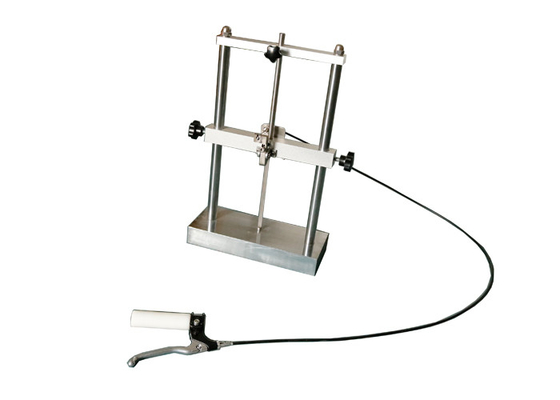

معدات اختبار مأخذ التوصيل إلآه تيإمبيراتور أناmpact تيجهاز est
اساسي:
IEC 60884-1 2013 "المقابس والمآخذ الكهربائية للأغراض المنزلية وما شابهها - الجزء 1: المتطلبات العامة" بند 24.4 ، 30.4
IEC60811-1-4 "طرق الاختبار الشائعة لعزل وتغليف مواد الكابلات الكهربائية - الجزء 1: طرق التطبيق العام - القسم الرابع: الاختبارات في درجات حرارة منخفضة"
تطبيق:
يستخدم هذا الجهاز لفحص مقاومة الصدمات عند درجات حرارة منخفضة للملحقات الكهربائية ، وكذلك الأسلاك والكابلات.معدات اختبار مأخذ التوصيل
عينة الاختبار:
الملحقات الكهربائية ، وصناديق التثبيت من النوع السطحي ، والغدد اللولبية ، والأغطية ، والأسلاك والكابلات ، إلخ.معدات اختبار مأخذ التوصيل
خاصية:
يجب استخدام هذا الجهاز مع غرفة درجة حرارة منخفضة ، ويجب وضع الجهاز على وسادة مطاطية إسفنجية بسمك حوالي 40 مم ، ويجب وضعه في غرفة درجة الحرارة المنخفضة قبل وأثناء الاختبار.
المعلمات:
| نموذج | جهاز اختبار التأثير HC9924 | جهاز اختبار التأثير HC9924A |
| محطة | محطة واحدة | ثلاث محطات |
| وزن مطرقة الصدم (g) | 1000 ± 2 و 100 ± 1 | 100 ، 200 ، 300 ، 400 ، 500 ، 600 ، 750 ، 1000 ، 1250 ، 1500 (انظر الجدول 1 و 2) |
| ارتفاع التأثير (مم) | 100 | 100 |
| قطعة وسيطة من الصلب | Φ20 ، نهاية سفلية مدورة R300 ، 100 جرام | Φ20 ، نهاية سفلية مدورة R300 ، 100 جرام |
| اساسي |
IEC60884-1 24.4 الشكل 27 IEC60884-1 30.4 الشكل 42 |
IEC60811-1-4 |
| عملية | الإصدار اليدوي والميكانيكي | الإصدار اليدوي والميكانيكي |
الجدول 1 بالنسبة لكابلات الطاقة للتركيب الثابت ، يجب أن تكون كتلة المطرقة لاختبار العينات على النحو المبين في الجدول التالي:
| القطر الإجمالي (مم) | كتلة المطرقة (جم) | |
| في الاعلى | تصل إلى وتشمل | |
| - | 4.0 | 100 |
| 4.0 | 6.0 | 200 |
| 6.0 | 9.0 | 300 |
| 9.0 | 12.5 | 400 |
| 12.5 | 20.0 | 500 |
| 20.0 | 30.0 | 750 |
| 30.0 | 50.0 | 1000 |
| 50.0 | 75.0 | 1250 |
| 75.0 | - | 1500 |
الجدول 2 بالنسبة للكابلات والأسلاك المرنة وكابلات الاتصالات السلكية واللاسلكية ، يجب أن تكون كتلة المطرقة لاختبار العينة كما يلي:
| القطر الإجمالي (مم) | كتلة المطرقة (جم) | |
| في الاعلى | تصل إلى وتشمل | |
| للأسلاك المسطحة | 100 | |
| - | 6.0 | 100 |
| 6.0 | 10.0 | 200 |
| 10.0 | 15.0 | 300 |
| 15.0 | 25.0 | 400 |
| 25.0 | 35.0 | 500 |
| 35.0 | - | 600 |
