| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HC9928 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 20 مجموعة / شهر |

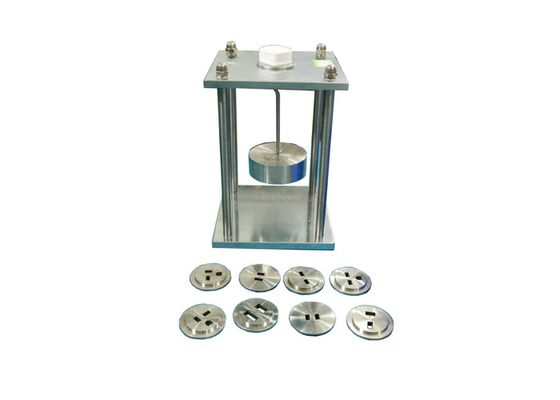

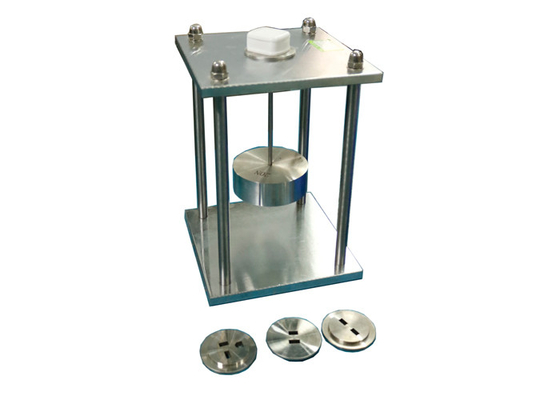

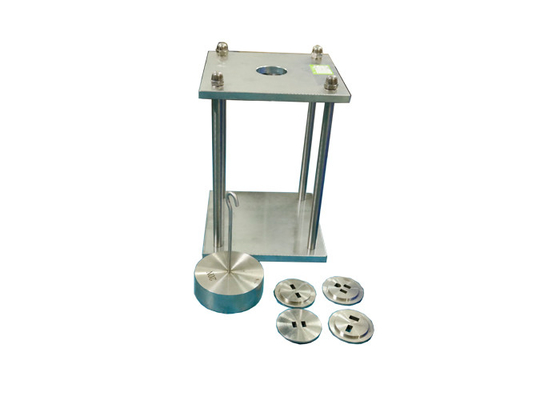

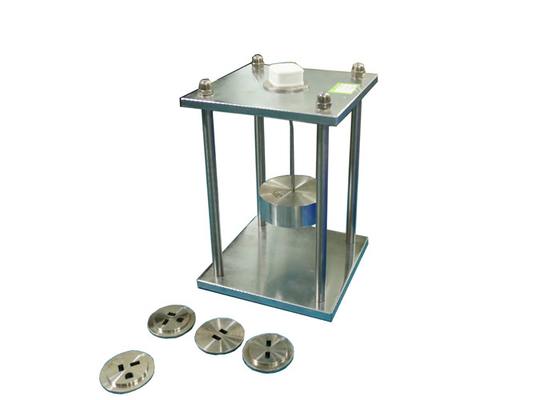

معدات اختبار مأخذ التوصيل جهاز للتحقق من تثبيت الدبابيس في جسم القابس
اساسي:
IEC 60884-1 2013 "المقابس والمآخذ الكهربائية للأغراض المنزلية وما شابهها - الجزء 1: المتطلبات العامة" البند 24.10 والشكل 30
تطبيق:
يستخدم هذا الجهاز للتحقق من تثبيت المسامير في جسم القابس.معدات اختبار مأخذ التوصيل
عينة الاختبار: دبابيس التوصيل.
خاصية:
وفقًا للمتطلبات القياسية ، للتحقق من تثبيت المسامير في جسم القابس
المعلمات:
| محطة | 1 محطة.معدات اختبار مأخذ التوصيل |
| الأوزان | 4N ، 20N ، 30N للفتحة العادية ، واحدة في كل منها ؛50N ، 20N مع خطاف ، واحد في كل منهما |
| مقاييس | توفير مقياس قابس 6A ، مقياس قابس 10A ، مقياس قابس 16A ، واحد لكل ； بالنسبة للدبابيس المسطحة ، حجم ثقب يساوي حجم الدبوس زائد 4 ± 0.44 مم ； بالنسبة للدبابيس المستديرة ، حجم الفتحة يساوي قطر الدبوس زائد 6 ± 0.5 مم.(قابل للتخصيص) |
| وحدة المشبك | قابس وحدة المشبك دبوس ، 1 مجموعة |
ليتم الاختبار داخل خزانة تدفئة عند درجة حرارة (70 ± 2) درجة مئوية
الجدول 16 - أقصى وأدنى قوة سحب للقوابس ومآخذ التوصيل
| تصنيفات الملحق |
عدد من أقطاب ملحق |
قوة الانسحاب ن |
||
|
متعدد دبوس مقياس أقصى |
متعدد دبوس مقياس أقصى |
دبوس واحد مقياس أقصىأ |
||
| ما يصل إلى 13 أ | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| ما يصل إلى 13 أ | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| أكثر من 3 | 70 | |||
| فوق 16 أ حتى 32 أ | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| أكثر من 3 | 100 | |||
| (أ) قوى الانسحاب هذه مخصصة فقط لاختبار مجموعة تلامس التأريض المرنة للقابس. | ||||
