15 مم طول الشكل 9 اختبار التحقيق 13 من IEC 61032

مكان المنشأ:	الصين	اسم العلامة التجارية:	HeJin
إصدار الشهادات:	calibration certificate (cost additional)	رقم الموديل:	HT-I09

معلومات تفصيلية
اسم المنتج:	اختبار مسبار 13 HT-I09	الاستخدام:	مجسات الوصول إلى الأجزاء الحية الخطرة أو الأجزاء الميكانيكية الخطرة
كود المسبار:	13 ، اختبار مسبار الإصبع	وصف:	دبوس مخروطي: to 3 إلى 4 - طول 15
اساسي:	IEC 61032 ، IEC 60335-1 ، IEC 60950-1 ، IEC 60065-1	مواد:	الفولاذ المخروطي دبوس + مقبض نايلون
قطر دبوس معدني:	Ф3 إلى 4 مم	طول دبوس معدني:	15 ملم
سمك يربك:	4 مم	قطر يربك:	mm25 مم
إبراز:	مسبار الاختبار 13 من Iec 61032 , 15mm الشكل 9 اختبار التحقيق , الشكل 9 اختبار التحقيق Iec 61032

منتوج وصف

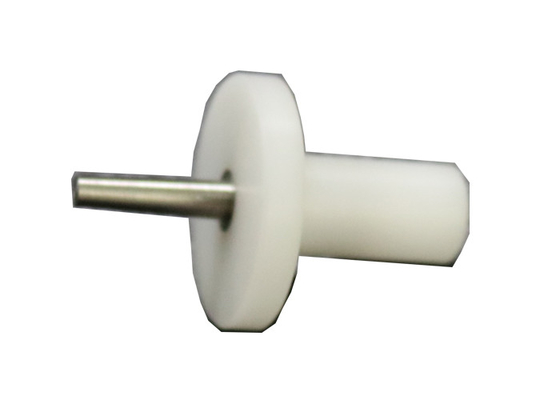

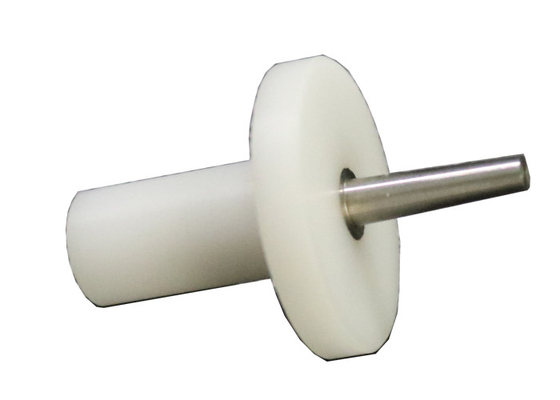

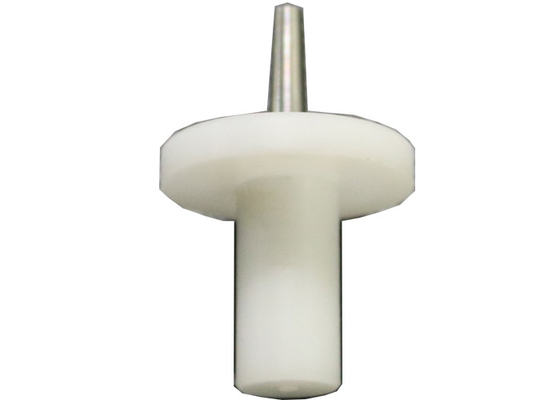

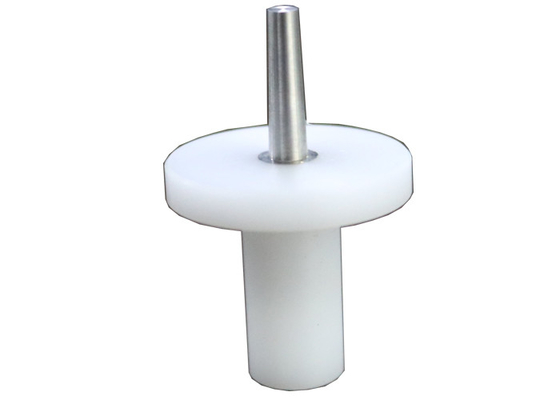

IEC61032 اختبار إصبع التحقيق الشكل 9 اختبار المجس 13 مع دبوس معدني طول 15 ملم

اساسي:

IEC 61032 "حماية الأشخاص والمعدات بواسطة العبوات - مجسات للتحقق" شكل 9 مسبار الاختبار 13.

IEC 60335-1 "الأجهزة المنزلية والأجهزة الكهربائية المماثلة - السلامة - الجزء 1: المتطلبات العامة"

IEC 60950-1 "معدات تكنولوجيا المعلومات - السلامة - الجزء 1: المتطلبات العامة" شكل 2 ب.

تطبيق:

مجسات الوصول الأخرى للتحقق من حماية الأشخاص من الوصول إلى الأجزاء الحية الخطرة أو الأجزاء الميكانيكية الخطرة.

تم تصميم هذا الدبوس للتحقق من الحماية ضد الوصول إلى الأجزاء الحية الخطرة في معدات الفئة 0 ومعدات الفئة الثانية (انظر IEC 60536).

خاصية:

يمكن استخدامه لاختبار حماية العلبة عند فتح ثقب ملولب من M6 في نهاية المقبض (متصل بمقياس سحب ودفع).

المعلمات:

نموذج	HT-I09
اسم	مسبار اختبار قصير مسبار الاختبار 13 مسبار اختبار الاصبع
قطر طرف دبوس معدني	Ф3 0 -0.05
قطر ذيل دبوس معدني	Ф4 0 -0.05
طول دبوس معدني	15 0 -0.1
قطر يربك	Ф25 ± 0.2
سماكة يربك	4
قطر المقبض	Ф10
طول المقبض	20
