| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HC9916 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 20 مجموعة / شهر |

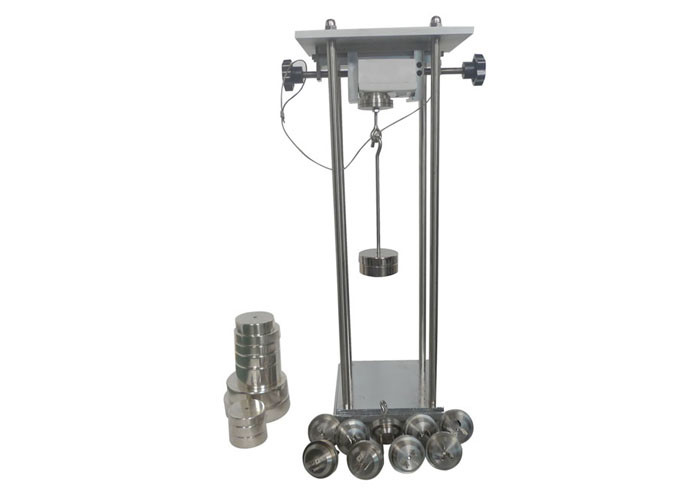

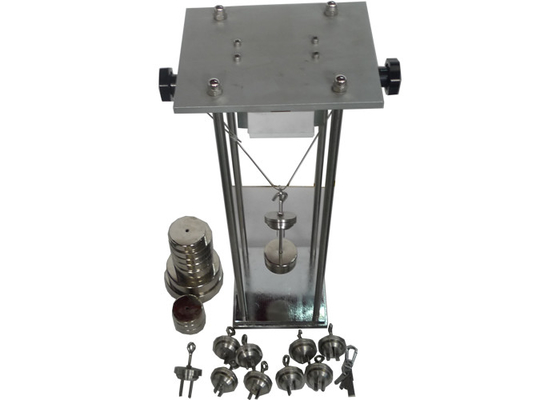

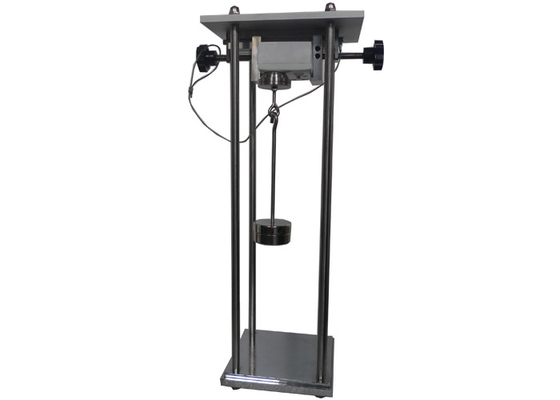

جهاز اختبار مقبس التوصيل للتحقق من قوة السحب القصوى والدنيا
اساسي:
IEC 60884-1 "المقابس والمآخذ للأغراض المنزلية والأغراض المماثلة - الجزء 1: المتطلبات العامة" بند 22.1 ، الفقرة 22.2 ، الشكل 18 و 19 والجدول 16.
تطبيق:
يستخدم هذا الجهاز للتحقق مما إذا كانت أقصى قوة سحب وأقل قوة سحب لسحب قابس أو دبوس قابس من المقبس في النطاق القياسي.يجب أن يكون هيكل الملحقات الكهربائية سهل الإدخال وسحب القابس ، ويجب أن يمنع القابس في الاستخدام العادي.
خاصية:
تدور اللوحة العلوية لأعلى من الوضع الأفقي إلى الاتجاه الرأسي ويمكن تدوير جهاز التثبيت في اللوحة العلوية.تسمح هذه الميزات بإعداد الجهاز في العديد من التكوينات المختلفة لتلبية المتطلبات القياسية المختلفة.يتم توفير المقابس والأوزان القياسية لإجراء الاختبار على مقابس مصنفة حتى 16 أمبير.
تُباع مقاييس الدبوس والأوزان المناسبة لاختبار قوة السحب الأدنى بشكل منفصل.يجب تحديد البعد المطلوب لمقياس الدبوس من قبل العميل.
سدادات الاختبار مصنوعة من الفولاذ المقوى مع خشونة لا تتجاوز 0.8 مم.

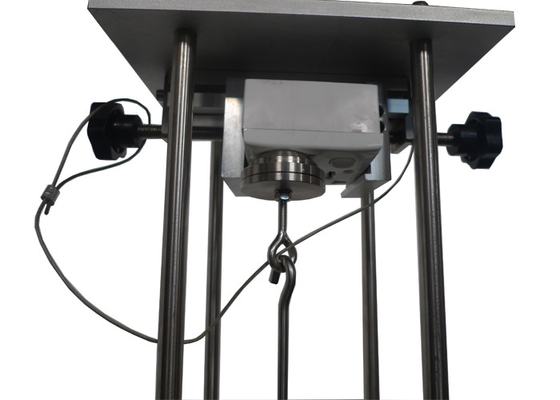

لوحة علوية تدور من أفقي إلى رأسي
معامل:
| اختبار المكونات |
مصنوع من الفولاذ المقوى. سوف يتم إجراء مقابس ودبابيس الاختبار وفقًا لمتطلبات القابس والمقبس الخاصة بكل بلد. |
| الأوزان | مجموعة واحدة.يمكن تحقيق التراكب بمقدار 100 نيوتن ، القوة المطبقة بوزن إضافي 1/10 قوة اختبار |
| عملية | كتيب |
| اساسي | IEC60884-1 |
الجدول 16 - أقصى وأدنى قوة سحب للقوابس ومآخذ التوصيل
| تصنيفات الملحق |
عدد من أقطاب ملحق |
قوة الانسحاب ن |
||
|
متعدد دبوس مقياس أقصى |
متعدد دبوس مقياس أقصى |
دبوس واحد مقياس أقصىأ |
||
| ما يصل إلى 13 أ | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| 5 | 70 | |||
| ما يصل إلى 13 أ | 2 | 50 | 2.0 | 25 |
| 3 | 54 | |||
| أكثر من 3 | 70 | |||
| فوق 16 أ حتى 32 أ | 2 | 80 | 3.0 | 27 |
| 3 | 80 | |||
| أكثر من 3 | 100 | |||
| (أ) قوى الانسحاب هذه مخصصة فقط لاختبار مجموعة تلامس التأريض المرنة للقابس. | ||||
