| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | HH0810A |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| القدرة على التوريد: | 10 مجموعة شهريا |

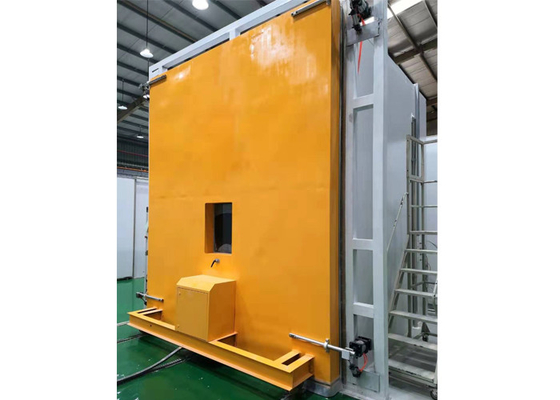

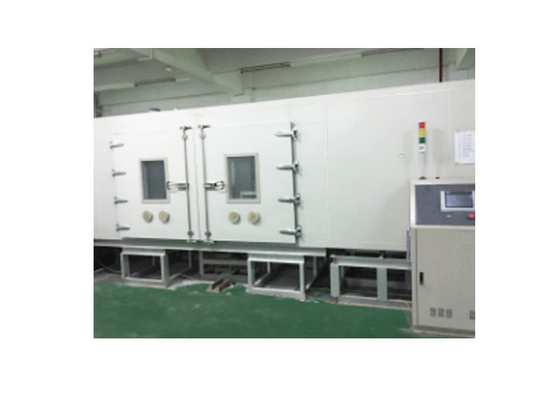

IEC60529 الشكل 2 IP معدات اختبار غرفة اختبار الرمل والغبار لـ IP5X IP6X اختبار المشي في النوع
| 1. نظرة عامة على المنتج | |
| غرض | غرفة الاختبار / مقاومة الغبار قابلة للتطبيق على أجزاء مختلفة من الغبار ، بما في ذلك مصابيح السيارات ، والأدوات ، وأغطية الغبار الكهربائية ، وأنظمة التوجيه ، وأقفال الأبواب ، والمحركات ، إلخ. |
| صفة مميزة |
الامتثال لاختبار مقاومة الغبار لقطع غيار السيارات والأجزاء الكهربائية والأجزاء الأخرى اختبار مقاومة الغبار والغبار وفقًا للنوع العائم الغبار وفقًا لـ Jis-d-0270-f2 الإعداد الرقمي ، سهولة التشغيل والصيانة |
| تلبية المعيار | IEC60529 درجات الحماية التي توفرها المرفقات (رمز IP) |
| وزن العينة | الوزن الإجمالي أقل من 3 طن |
| 2. مواصفات المنتج | |
| موديل المنتج | HH0810A |
| حجم الاستوديو | D4500mm × W2500mm × H3500mm (قابل للتخصيص) |
| الصوت | 40 م 3 |
| البعد الحدودي |
D5000mm × W3200mm × H4550mm (هذا هو الحجم المحدد مسبقًا. الحجم الفعلي مختلف قليلاً. إذا كان هناك حد على الموقع ، فيرجى التوضيح مقدمًا) |
| 3. المؤشرات الفنية | |
| اختبار ظروف البيئة | درجة الحرارة المحيطة + 10 ، الرطوبة النسبية ≤ 85٪ ، الضغط الجوي: 86-106kpa |
| اختبر الغبار | بودرة التلك الجافة التي يمكن أن تمر عبر غربال 75μm والمنخل المربع بقطر سلك 50μm. |
| تركيز الغبار | 2 ～ 4kg / m3 (استهلاك الغبار) |
| قيمة درجة الحرارة المسموح بها | RT + 10 ℃ ～ 60 ℃ |
| دورة التحكم في نفخ الغبار | 1 ثانية ～ 99 ساعة (قابل للتعديل) |
| توقيت وقت الاختبار | 1s ～ 999h (قابل للتعديل) |
| وقت الصدمة | 1S ～ 99H (قابل للتعديل) |
| سرعة تدفق الهواء | يجب أن تكون قادرة على التأكد من أن غبار الاختبار يستقر بالتساوي وببطء على عينة الاختبار ، ويجب ألا تتجاوز القيمة القصوى 2m / s |
| 4. الهيكل | |
| التخطيط الهيكلي | تتبنى المعدات طريقة التجميع في الموقع من لوحة التخزين المتنقلة ، وينقسم تصميم الهيكل تقريبًا إلى: هيكل الغرفة ، ونظام تجميع الغبار ، ونظام نفخ الغبار ، ونظام التحكم ، إلخ. |
| جسم المختبر |
مواد المستودع: رغوة بولي يوريثان صلبة صديقة للبيئة ومقاومة للهب بسمك 100 مم ، مجمعة في الموقع ؛ مادة الجدار الخارجي: لوح فولاذي أبيض حليبي مادة الجدار الداخلي: لوحة الفولاذ المقاوم للصدأ SUS304 الختم: المفصل مختوم بجل السيليكا الزجاجي المستورد ، وهو مقاوم لتآكل زيت السيليكون ؛ مادة العزل الحراري: رغوة بولي يوريثان صلبة صديقة للبيئة مقاومة للهب بسمك حوالي 100 مم ، أداء عزل حراري قوي |
| قاع الغرفة |
في الجزء السفلي توجد غرفة الوحدة ، بما في ذلك شبكة اللوحة السفلية لجسم الغرفة ، وسكة التوجيه للتحميل ، وقمع تجميع الغبار ، والهزاز ، والمروحة ، والإطار السفلي للقناة الفولاذية ، إلخ. قدرة التحمل: إجمالي قدرة التحمل في القاع ＞ 3T |
| بوابة |

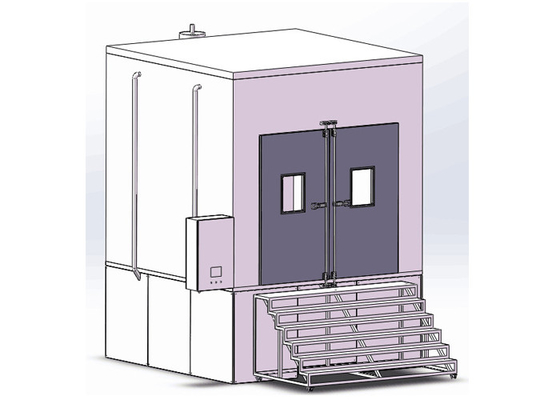

البوابة: باب يدوي مزدوج بمفصلات ، حجم فتح الباب 1800 × 2800 مم ؛يتميز شريط إحكام الباب بمقاومة قوية للشيخوخة ومقاومة للغبار. نافذة المراقبة: كل بوابة مجهزة بنافذة مراقبة زجاجية ، الحجم حوالي 500 مم عرض × 650 مم.يتم تثبيت مكشطة الغبار اليدوية لمراقبة حالة اختبار العينة في الصندوق. |
| تركيب الإضاءة | يتم تثبيت مجموعتين من المصابيح المقاومة للرطوبة والمقاومة للانفجار في الجزء العلوي من الغرفة ، ويتم التحكم في المفتاح على لوحة التحكم. |
| ميزان تخفيف الضغط | منفذ واحد لموازنة الضغط لمنع ضغط صندوق الهواء العلوي من الارتفاع الشديد وعدم تسرب الغبار |
| 5. نظام جمع الغبار والنفخ | |
| قمع تجميع الغبار | مجهزة بستة مسارات لجمع الغبار على شكل مخروطي مصنوعة من الفولاذ المقاوم للصدأ ، والتي تتجمع بالقرب من فتحة النفخ في الصندوق الداخلي عند سقوط الغبار ، ومجهزة بهزاز دوري ومنفذ تفريغ الغبار ، يمكن إخراج الغبار عند توقف الماكينة . |
| هزاز | هزاز قوي ، وقت وفترة اهتزاز قابلة للتعديل ، يجعل الغبار المتصل بالجدار الداخلي يسقط إلى أسفل قمع المخروط ، مما يجعل تركيز الغبار موحدًا |
| طريقة نفخ الغبار | يتم نفخ الغبار الرملي الموجود في قمع جمع الغبار في غرفة الاختبار من خلال منفاخ الغبار عند مخرج الهواء العلوي على جانب غرفة الاختبار لاختبار الغبار الرملي |
| ترشيح الغبار | مرشح الغبار الدقيق ، كيس الفلتر ، موازنة الضغط داخل وخارج الصندوق |
| منفاخ الغبار | من أجل تلبية متطلبات نفخ الغبار في المساحة بأكملها ، تم تجهيز 6 مجموعات من مراوح الضغط المتوسط عالية الطاقة.تدفع المراوح الغبار بتركيز معين إلى جسم الاختبار ، ويكون اتجاه تدفق الهواء من أعلى إلى أسفل. |
| تجفيف الغبار |
قم بتركيب حلقة تسخين أمام أنبوب خروج الغبار لتجفيف الغبار وإعادة تدويره وضع التحكم في السخان: تعديل عرض النبض لفترة متساوية بدون تلامس ، SSR (مرحل الحالة الصلبة) |
| رسم تخطيطي لنفخ الغبار |  |
| إزالة الرطوبة بالتسخين | استخدم 304 جهاز تسخين من الفولاذ المقاوم للصدأ والحرارة وإزالة الرطوبة للحفاظ على جفاف الغبار |
| 6. نظام التحكم | |
| مراقب |
وحدة التحكم: LCD مقاس 7 بوصات ، وحدة تحكم قابلة للبرمجة بشاشة تعمل باللمس العرض: TFT دقة عرض الألوان الحقيقية 800 × 600 ؛عرض درجة الحرارة والضغط ووقت الاختبار ، إلخ وضع التشغيل: وضع البرنامج والوضع الثابت ؛ سعة البرنامج: 999 برنامج ، كل برنامج بحد أقصى 999 خطوة ، ويمكن تعيين 999 دورة ، ويمكن ربط البرامج ؛ ضبط الوقت: ضبط بشكل تعسفي في 999h69m59s ، والتحكم في وقت الغبار العائم ، ووقت الاهتزاز ووقت الفراغ بشكل منفصل ؛ الوظائف الإضافية: لديها وظيفة الحوار بين الإنسان والآلة ، والتي يمكن توسيعها من خلال واجهة اتصال RS232 القياسية لتحقيق المراقبة عن بعد للمعدات ، وواجهة الشبكة الاختيارية (LAN) ، والإنذار بالأخطاء والسبب ، ووظيفة المعالجة الفورية ؛وظيفة الحماية من انقطاع التيار الكهربائي ، وظيفة التوقيت (البدء والتوقف التلقائي) ، عرض الأخطاء ووظيفة التشخيص الذاتي: دليل استكشاف الأخطاء وإصلاحها في حالات الطوارئ ، دليل الصيانة ؛ وظيفة التسجيل: وقت اختبار تراكم الذاكرة ؛ |
| قياس الحرارة | المقاومة البلاتينية Pt100 |
| المحرك الكهربائي | يجب أن تكون المكونات الكهربائية مثل المرحلات والملامسات من العلامات التجارية المستوردة مثل Schneider و OMRON أو العلامات التجارية المحلية المعروفة لضمان التشغيل الموثوق به وضمان عمر الخدمة |
| 7. تكوينات أخرى | |
| جهاز التنظيف بالمكنسة الكهربائية |
مجموعتان من أجهزة التفريغ المستقلة ؛معدل التدفق الأقصى هو حوالي 1 لتر / دقيقة ، والضغط القابل للتعديل 2KPa على الأقل بما في ذلك مقياس الضغط ، مضخة التفريغ ، مرشح الهواء ، ثلاثي تنظيم الضغط ، أنبوب التوصيل (متصل بـ 3 مجموعات من فوهات شفط الهواء) درجة الفراغ: 2KPa (20mbar) |
| ثقب الاختبار | يتم توفير مجموعتين من فتحات الاختبار ￠ 50 مم ، بما في ذلك سدادة جل السيليكا ذات مقاومة عالية للتآكل وضيق ضد الغبار ، لتوفير الراحة للمستخدمين لتشغيل عينات الاختبار |
| قابس كهرباء | مقبس مقاوم للغبار (أحادي الطور 220 فولت / 10 كيلو وات) مجموعة واحدة (ثلاث مراحل 380 فولت / 60 كيلو وات) مجموعة واحدة (بما في ذلك الوصول إلى مصدر الطاقة والتحكم المستقل) |
| قطعة منفصلة | حجم حبيبات بودرة التلك <75 ميكرومتر ، 20 كجم 5 أكياس |

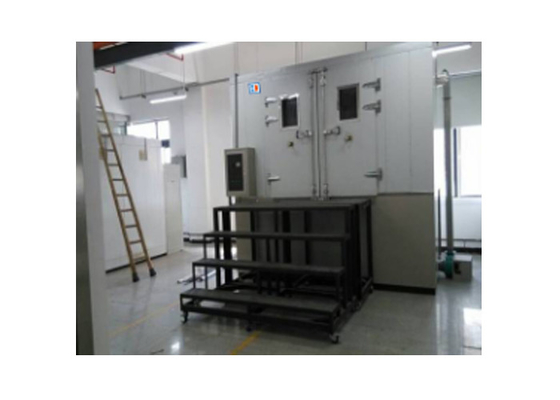

| خطوات | مزود بمجموعة من الدرجات المنقولة المصنوعة من المعدن لتسهيل وصول الأفراد إلى المختبر |
| 8. جهاز حماية السلامة | |
| أمن المعدات |
الطاقة الزائدة ، حماية ماس كهربائى ، حماية التأريض ، حماية الجهد موجه للحماية من فقدان المرحلة الحركية والإنذار |
| 9. شروط الخدمة (يجب على المستخدم ضمان الشروط التالية وإكمال الاتصال المقابل) | |
| موقع التركيب |
أرضية مبنى الطابق الأول مسطحة ، ولا يزيد ميل موضع تركيب الجهاز عن 1 درجة قدرة تحمل الأرض لا تقل عن 2500 كجم / م 2 الموقع جيد التهوية مع نظام تصريف. لا اهتزاز قوي حول الجهاز لا يوجد مجال كهرومغناطيسي قوي حول الجهاز لا توجد مواد قابلة للاشتعال أو المتفجرة أو المسببة للتآكل أو الغبار حول الجهاز مساحة الاستخدام والصيانة المناسبة حول المعدات |
| حقل | التركيب الداخلي |
| حالة البيئة |
درجة الحرارة: 10 ~ 35 ℃ الرطوبة النسبية: ≤ 85٪ ضغط الهواء: 86kpa 106kpa |
| متطلبات امدادات الطاقة |
الجهد والتردد: AC380V ± 10٪ 50Hz ± 10٪ ثلاث مراحل أربع أسلاك + سلك أرضي واقي المقاومة الأرضية للسلك الأرضي الواقي أقل من 4 Ω مفتاح الطاقة: يُطلب من المستخدم تكوين مفتاح الهواء أو الطاقة بالسعة المقابلة للمعدات في موقع التثبيت ، ويجب استخدام المفتاح بشكل مستقل للمعدات ؛يحظر مفتاح السكين أو مقبس الطاقة ؛لا يبعد المفتاح عن الجهاز أكثر من مترين سعة الطاقة: تم تكوينها وفقًا للطاقة المثبتة ، حوالي 15 كيلو وات |
| متطلبات بيئة التخزين | عندما لا يعمل الجهاز ، يجب أن تبقى درجة الحرارة المحيطة في حدود 0 ~ + 45 ℃ وأن تبقى جافة. |
