مطرقة عمودية 5J عناصر ضرب 220 فولت آلة اختبار تأثير

منتوج وصف

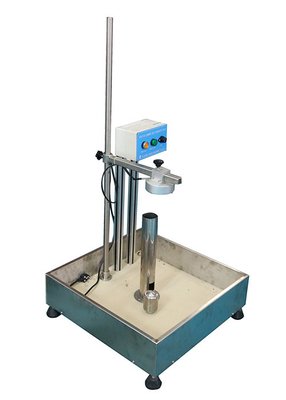

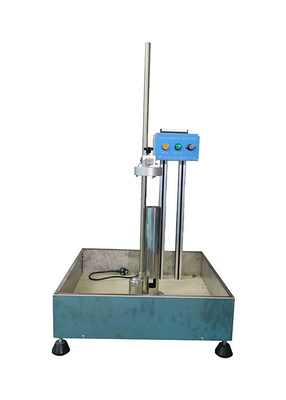

تشتمل آلة اختبار تأثير المطرقة العمودية IEC60668-2-75 على عناصر ضرب 5J عملية سهلة

اساسي:

IEC 60668-2-75-2014 الاختبارات البيئية - الجزء 2-75: الاختبارات - الاختبار Eh: اختبارات المطرقة ، البند 7 اختبار Ehc: المطرقة العمودية.

تطبيق:

يتم استخدامه لاختبار القوة الميكانيكية للغلاف المنزلي والأجهزة الكهربائية المماثلة.

مجهزة بمطرقة صدمية قياسية 5J.

المعلمات:

خطوات العملية:

1. الوصول إلى مصدر طاقة خارجي 220 فولت ، 50 هرتز.

2. قم بفك برغي التثبيت على ذراع الدعم ، وحرك ذراع الدعم لأعلى ولأسفل ، لتحريك ذراع الدعم إلى الموضع الذي يمكن فيه وضع القناة.

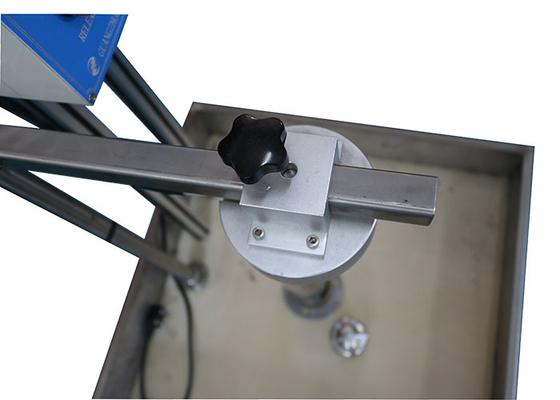

3. قم بفك برغي التثبيت الموجود على اللوحة الكهرومغناطيسية ، وحرك اللوحة الكهرومغناطيسية للأمام وللخلف لجعل موضع المغناطيس الكهربائي أعلى العينة.

4. ضع المطرقة في نهاية اللوحة الكهرومغناطيسية ، واضغط على [RELEASE] ، وسيضيء الضوء الأصفر.ثم يتم شفط المطرقة على اللوح الكهرومغناطيسي.

5. قم بتثبيت القناة ، ووضع عينة الاختبار أسفل القناة ، ثم اضبط ارتفاع القناة عن طريق إزالة ذراع الدعم لأعلى أو لأسفل ، لجعل الجزء السفلي من القناة يلمس سطح عينة الاختبار.

6. اضغط [RELEASE] مرة أخرى ، سيتم تحرير المطرقة تلقائيًا على طول القناة والتأثير على عينة الاختبار.

ملاحظة: عند إجراء اختبار الصدم في المرة القادمة ، تحتاج إلى رفع جهاز الرفع ، وإزالة المطرقة الصادمة ، ثم فك القناة ، وإعادة تثبيت المطرقة ، ثم تثبيت القناة ببراغي ، كرر الخطوات المذكورة أعلاه للقيام بالتأثير اختبار.عن طريق ضبط الترباس أفقيًا وتحريك المسافة للأمام والخلف للقناة أو أعد تثبيت العينة عندما تتأثر العينة في نقاط مختلفة.
