| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | VF-1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 15 مجموعة شهريا |

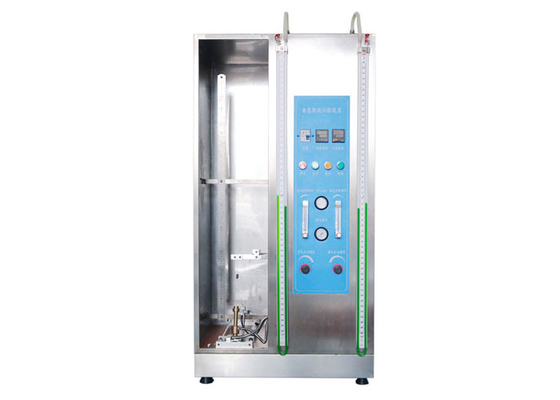

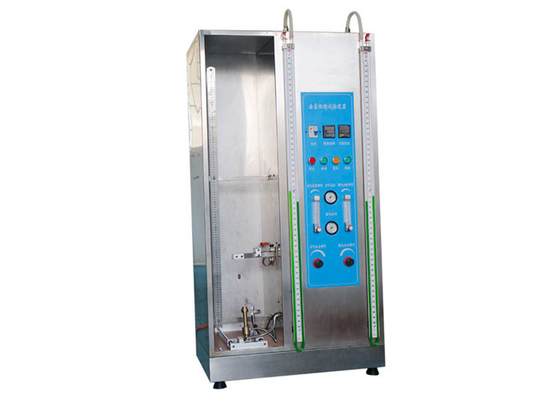

IEC 60332 معدات اختبار القابلية للاشتعال للغلاف المعدني لمصدر اشتعال اللهب العمودي يتوافق مع IEC60695-11-2
معلومات المنتج:
يتوافق هذا الجهاز مع المتطلبات القياسية لاختبارات IEC60332-1-1 على كبلات الألياف الكهربائية والبصرية في ظروف الحريق - الجزء 1-1: اختبار انتشار اللهب العمودي لسلك أو كابل واحد معزول - جهاز ، IEC60332-1-2 ، IEC60332-1-3.
طلب:
إنها قابلة للتطبيق في اختبار الاحتراق العمودي للسلك أو الكابل الكهربائي الفردي.يتم استخدامه لقياس خصائص الاحتراق للعزل.يمكن ضبط وقت الاحتراق مسبقًا وفقًا للعينة.من الملائم ضبط ارتفاع اللهب.
ميزة:
يجب أن يتكون جهاز الاختبار مما يلي:
أ) حاوية معدنية ؛
ب) مصدر الاشتعال.
ج) غرفة مناسبة.
يجب استخدام غلاف معدني (1200 ± 25) مم ، عرض (300 ± 25) مم وعمق (450 ± 25) مم مفتوح من الأمام ومغلق من الأعلى والأسفل (انظر الشكل 1) ، وذلك من أجل الحماية. عينة الاختبار من المسودات.أن تكون مصنوعة من صفائح معدنية صلبة.
يجب أن يتوافق مصدر الإشعال مع المواصفة IEC 60695-11-2 ، والتي تتضمن طريقة لتأكيد لهب الاختبار ، فيما عدا أن دخان / حجرة المختبر يجب أن تتوافق مع ما يلي:
يجب أن يتم احتواء الغلاف المعدني ومصدر الاشتعال داخل غرفة مناسبة ، خالية إلى حد كبير من التيارات الهوائية أثناء فترة الاختبار ، ولكن مع مرافق للتخلص من الغازات الضارة الناتجة عن الاحتراق.يجب الحفاظ على درجة حرارة الغرفة (23 ± 1 0) درجة مئوية.
المعايير الفنية:
| طاقة كهربائية شغالة | 220 فولت / 50 هرتز |
| وضع عملية التحكم | التحكم الكهربائي ، زر التشغيل |
| معيار موقد الانفجار | IEC60695-11-2 الملحق أ ، فتحة الموقد: Φ7 ± 0.05 مم ، مصنوعة من النحاس الأصفر |
| فئة تدفق الغاز والغاز | غاز المزيج: 650 ± 30 مل / دقيقة بروبان ； 10 ± 0.5 لتر / دقيقة هواء ، تعديل مقياس التدفق المزدوج |
| وقت الاحتراق | 9999 × 0.1 ثانية |
| زاوية الاحتراق | إمالة 45 درجة ± 2 درجة ، قابل للتعديل |

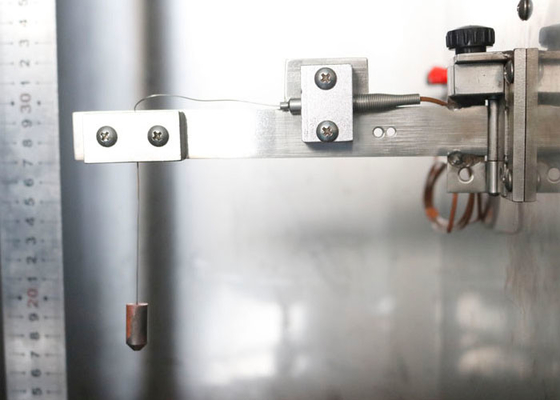

| اختبار معايرة اللهب | قياس درجة حرارة رأس النحاس: 500W: Ф9mm ± 0.01mm ، الوزن قبل الحفر: 10 ± 0 .05g |
| المزدوجة الحرارية: أوميغا φ0.5 الأمريكي الأصلي المدرع من النيكل والكروم / أسلاك الألمنيوم النيكل K-Thermocouple ، مقاومة درجات الحرارة 1100 ° | |
| المسافة بين منفذ موقد بنسن إلى درجة حرارة قياس الكتلة النحاسية: 95 مم | |
| ارتفاع اللهب: اللهب الداخلي: 55 ± 5 مم ، اللهب الخارجي: 180 ± 10 مم | |
| زمن ارتفاع درجة الحرارة من 100 ± 5 ° C إلى 700 ° ± 3 ° C 45 ± 5s | |
| غرفة الاحتراق | WDH: 300 × 450 × 1200 ± 25 مم |
| غاز | > 95٪ غاز البروبان أو الفحم |
| عينة الاختبار | الطول: 600 ± 25 مم ، المسافة من الأسفل: 50 مم |
| دعم أفقي ثابت للعينة | 2 ، المسافة: 550 مم |
