| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | نف -1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | T/T، L/C |
| القدرة على التوريد: | 10 مجموعة / شهر |

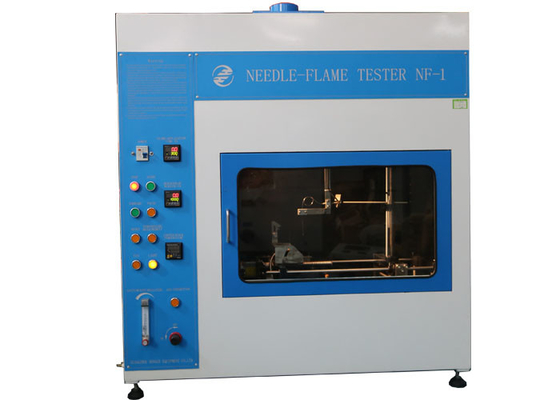

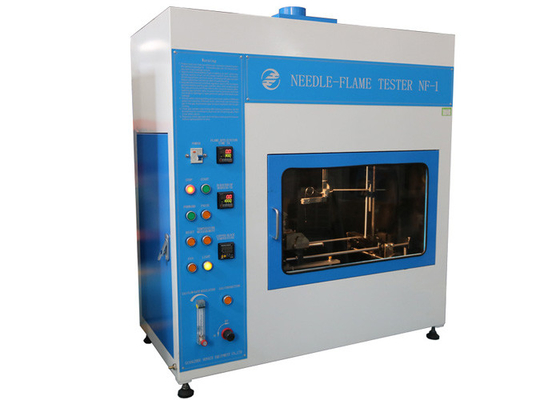

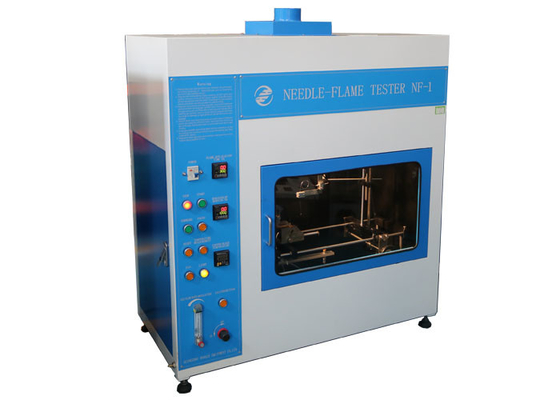

IEC60695-11-5 معدات اختبار القابلية للاشتعال جهاز اختبار لهب الإبرة مع التحكم الكهربائي وتشغيل الأزرار
اساسي:
IEC 60695-11-5 اختبار مخاطر الحريق - الجزء 11-5: اختبار اللهب - طريقة اختبار اللهب بالإبرة - الجهاز وترتيب الاختبار التأكيدي والتوجيه.
وصف جهاز الاختبار:

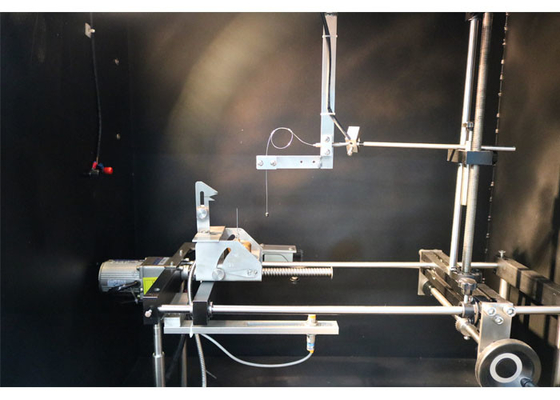

يجب أن يتكون الموقد الذي ينتج لهب الاختبار من أنبوب لا يقل طوله عن 35 مم وبتجويف يبلغ 0.5 مم ± 0.1 مم وقطر خارجي لا يزيد عن 0.9 مم.
الحارق مزود بغاز البوتان أو البروبان بدرجة نقاء لا تقل عن 95٪.يجب ألا يدخل الهواء في أنبوب الموقد.
عندما يكون محور الموقد في الوضع الرأسي ، يتم ضبط إمداد الغاز بحيث يكون طول اللهب 1 2 مم ± 1 مم ، عند عرضها في ضوء خافت على خلفية داكنة (انظر الشكل 1 أ).يجب تأكيد اللهب باستخدام الجهاز والإجراءات المفصلة في الملحق "أ". يجب أن يكون وقت الاختبار لزيادة درجة الحرارة من 1 00 درجة مئوية ± 5 درجة مئوية إلى 700 درجة مئوية ± 3 درجة مئوية 23.5 ثانية ± 1.0 ثانية.
يجب ألا يقل حجم دخان / غرفة المختبر عن 0.5 متر داخل المختبر3.يجب أن توفر الغرفة بيئة خالية من تيار الهواء ، مع السماح بالدوران الحراري العادي للهواء بعد عينة الاختبار.تسمح الغرفة بمراقبة الاختبار الجاري.تكون الأسطح الداخلية للجدران ذات لون غامق.
من أجل السلامة والراحة ، من المستحسن أن يتم تزويد هذا العلبة (التي يمكن إغلاقها بالكامل) بجهاز شفط ، مثل مروحة العادم ، لإزالة منتجات الاحتراق التي قد تكون سامة.يجب إيقاف تشغيل جهاز الاستخراج أثناء الاختبار وتشغيله فور إجراء قياسات التوقيت.قد تكون هناك حاجة إلى مخمد إغلاق إيجابي.
المعلمات:
| المعلمات | نف -1 | NF-2 (شاشة تعمل باللمس) |
| طاقة كهربائية شغالة | 220 فولت / 50 هرتز | 220 فولت / 50 هرتز |
| وضع عملية التحكم | التحكم الكهربائي ، زر التشغيل | تحكم PLC ، شاشة ملونة تعمل باللمس 7 بوصة ، مع جهاز تحكم عن بعد بالأشعة تحت الحمراء |
| الاحتراق | التجويف الداخلي 0.5mm ± 0.1mm ، OD 0.9mm ، L ≥ 35mm ، الفولاذ المقاوم للصدأ | |
| فئة الغاز | غاز البوتان أو البروبان بدرجة نقاء لا تقل عن 95٪ (يمكن استخدام غاز الولاعة المعبأ) | |
| ارتفاع اللهب | 12 ± 1 مم قابل للتعديل (مع مقياس ارتفاع اللهب) | |
| متطلبات ارتفاع درجة حرارة اللهب | من 100 ° ± 5 ° C إلى 700 ° ± 3 ° C ، الوقت للقيم القياسية ضمن 23.5S ± 1S | |
| زاوية الاحتراق | إمالة 45 درجة (اختبار) أو عموديًا (عند ضبط ارتفاع اللهب) | |
| صينية | طبقة من ورق الحرير (12 ~ 30 جم / متر مكعب) مغطاة على لوح خشب الصنوبر بسمك 10 مم ، بمسافة 200 ± 5 مم أسفل عينة الاختبار | |
| الموقت / الاحتراق المستمر | 0-9999X0.1S | |
| مسافة قياس درجة الحرارة |
المسافة بين المركز العلوي للموقد وعينة الاختبار: 8 ± 1 مم |
|
| معايرة درجة الحرارة |
قياس درجة حرارة رأس النحاس: Φ4 ± 0.01mm ، الوزن: 0.58 ± 0.01g |
|
|
المزدوج الحراري: الأصلي الأمريكي أوميغا φ0.5 درع النيكل والكروم / سلك الألومنيوم النيكل K- الحرارية ، مقاومة درجات الحرارة 1100 درجة |
||
| مسافة قياس درجة الحرارة: 6 ± 0.5 مم | ||
| التحكم بحجم الهواء | يمكن تعديل ارتفاع اللهب عن طريق تعديل مقياس التدفق | |
| إجراء الاختبار | تحكم أوتوماتيكي ، عادم مستقل | |
| إضاءة | تجهيز مع الإضاءة في غرفة الاختبار ، مع التحكم | |
| غرفة الاختبار والأبعاد | > 0.5 مكعب ، خلفية سوداء لليوغون ، مع مروحة شفط ، الحجم: 1100 * 550 * 1200 مم ، الوزن: 130 كجم | |
