| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | LT-3 |
| الـ MOQ: | 1 مجموعة |
| السعر: | Negotiatable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعة شهريا |

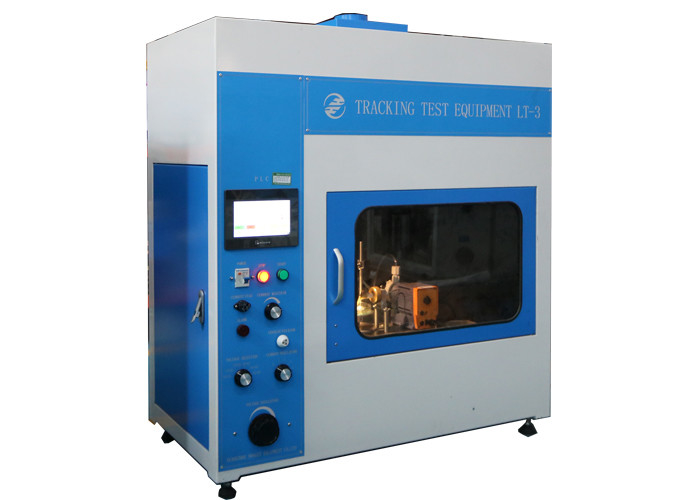

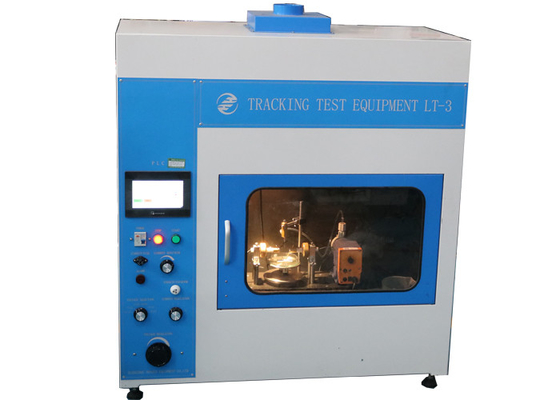

IEC60112 اختبار مؤشرات تتبع معدات اختبار القابلية للاشتعال مع القطب البلاتيني والتحكم PLC
اساسي:
IEC60112-2009 طريقة تحديد الدليل ومؤشرات التتبع المقارنة للمواد العازلة الصلبة.
تطبيق:
يتم استخدامه لتحديد المقاومة النسبية لأداء التتبع لتلك المواد العازلة الكهربائية الصلبة تحت تأثير مجال كهربائي ، عندما يتعرض السطح للماء المحتوي على شوائب.
إذا تأثرت المنتجات الكهربائية بالرطوبة والشوائب البيئية ، فقد يحدث تسرب في العزل بين الأجزاء الحية ذات القطبية المختلفة أو الأجزاء الحية والمعدن المؤرض ، فإن القوس المتولد سوف يتسبب في حدوث ماس كهربائي أو تآكل كهربائي بسبب التفريغ ، حتى يتسبب في نشوب حريق.اختبار التتبع هو اختبار مدمر للمادة العازلة التي تحاكي الوضع أعلاه ، لقياس وتقييم المقاومة النسبية للتتبع عندما يكون العازل في تأثير الكهرباء والشوائب في الماء.
خاصية:
تعتمد هذه المعدات على نظام تحكم PLC متقدم ، وجهاز تشغيل زر متوافق مع شاشة تعمل باللمس ، ومواد عالية الجودة وتكنولوجيا احترافية ، مما يجعلها تتمتع بجودة ممتازة وأداء ثابت ودائم ومظهر جميل.بالإضافة إلى ذلك ، يعمل جهاز توقيت التنقيط الأوتوماتيكي ، ومستشعر ضغط الإلكترود الدقيق ، والتشغيل البسيط والدقة العالية على تحسين كفاءة الاختبار وتجعل أجهزتنا تحتل مكانة رائدة في منتجات مماثلة.
مبدأ العمل:

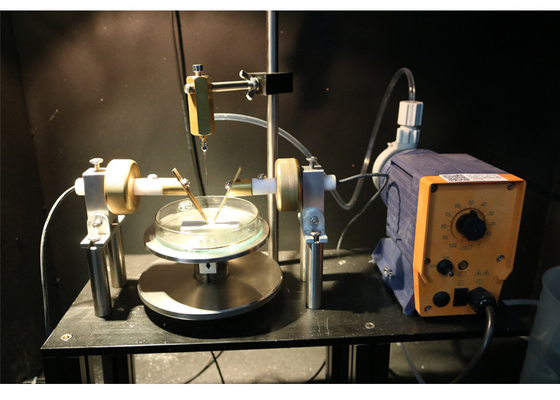

مبدأ العمل في اختبار تتبع التسرب (اختبار مؤشر التتبع) هو أن السائل الموصّل (0.1٪ NH 4 CL) للحجم المطلوب بالارتفاع المطلوب (35 مم) والوقت المطلوب (30 ثانية) ينخفض مع الجهد بين أقطاب البلاتين ( 2 مم × 5 مم) على سطح مادة عازلة صلبة.وبالتالي يقوم المستخدمون بتقييم أداء مقاومة التتبع لسطح مادة عازلة صلبة تحت التأثير المشترك للحقل الكهربائي والوسط الرطب أو الملوث.باختصار ، يتم استخدام هذا الجهاز لقياس مؤشر تتبع المقارنة (CT1) ومؤشر المقاومة الكهربائية (PT1).
المعلمات:
| المعلمات | LT-3 (0.5 م³) (شاشة تعمل باللمس) |
| طاقة كهربائية شغالة | 220 فولت / 50 هرتز ، 1 كيلو فولت أمبير |
| وضع عملية التحكم | تحكم PLC ، شاشة ملونة تعمل باللمس 7 بوصة ، مع جهاز تحكم عن بعد بالأشعة تحت الحمراء |
| اختبار الجهد | 0-600 فولت قابل للتعديل ، الدقة 1.5٪ |
| جهاز توقيت | 9999 × 0.1 ثانية |
| قطب كهربائي |

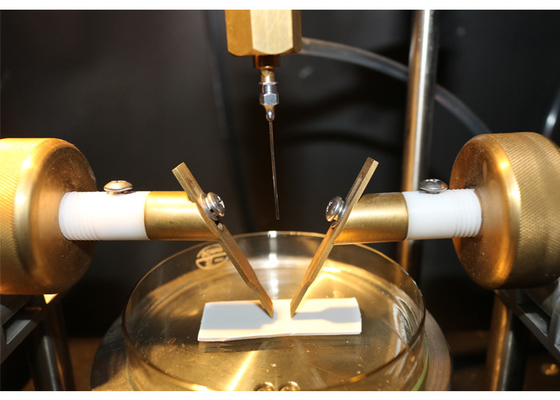

المواد: قطب بلاتينيوم وقضيب توصيل نحاسي |
| الحجم: (5 ± 0.1) × (2 ± 0.1) × (12) مم ، 30 درجة مائلة ، تقريب الأطراف: R0.1mm | |
| الموضع النسبي للقطب الكهربائي | الزاوية المضمنة: 60 ° ± 5 ° ، المسافة 4 ± 0.1 مم |
| ضغط القطب | 1.00N ± 0.05N ، شاشة تعمل باللمس |
|
سائل نازف |
الفاصل الزمني لإسقاط السائل: 30 ± 5S ، شاشة رقمية ، يمكن ضبطها مسبقًا |
|
الارتفاع: 35 ± 5 مم |
|
|
عدد القطرات: 0-9999 مرة ، يمكن ضبطها مسبقًا ، يتم التحكم في حجم حجم سائل التنقيط بواسطة المضخة الصغيرة المستوردة ضمن 50-45 قطرة / سم مكعب |
|
| اختبار مقاومة السائل | سائل 0.1٪ NH4Cl ، 3.95 ± 0.05 ميكرومتر ، سائل B 1.7 ± 0.05 ميكرومتر |
| دارة تأخير الوقت | 2 ± 0.1S (في 0.5A أو تيار أكبر) |
| انخفاض ضغط ماس كهربائى | 1 ± 0.1A 1٪ ، انخفاض الضغط 8٪ كحد أقصى |
| سرعة الرياح | 0.2 م / ث |
| المتطلبات البيئية | 0-40 ، الرطوبة النسبية 80٪ ، في مكان لا يوجد فيه اهتزاز واضح وغاز أكّال |
