| الحد الأدنى لكمية : | 1 مجموعة | تفاصيل التغليف : | الخشب الرقائقي |
|---|---|---|---|
| وقت التسليم : | 60 يوما | القدرة على العرض : | 5 مجموعة شهريا |
| مكان المنشأ: | الصين | اسم العلامة التجارية: | HeJin |
|---|---|---|---|
| إصدار الشهادات: | calibration certificate (cost additional) | رقم الموديل: | HH0805A |
|
معلومات تفصيلية |
|||
| اساسي: | IEC60529 ، IEC60598 ، IEC60335 | الاستخدام: | اختبار حماية دخول المياه |
|---|---|---|---|
| تطبيق: | اختبار رذاذ الماء لـ IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 IPX7 IPX8 | ضمان: | سنة واحدة |
| المسافة بين الثقوب: | 20 مم | وقت الاختبار: | 0-999.9 دقيقة ، يمكن ضبطها مسبقًا |
| إبراز: | نظام اختبار مقاوم للماء IEC60598,اختبار مقاومة للماء IEC60598,نظام اختبار مقاوم للماء IEC60598 |
||
منتوج وصف
معدات اختبار IP نظام اختبار إثبات المياه لنوع فتح IPX1 إلى IPX7
اساسي:
IEC 60529 درجات الحماية التي توفرها العبوات (رمز IP) IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 IPX6 ، IPX7 ؛
IEC 60598-1 Luminaires - الجزء 1: المتطلبات العامة والاختبارات البند 9.2 اختبارات دخول الغبار والأجسام الصلبة والرطوبة ؛
IEC 60335-1 الأجهزة الكهربائية المنزلية وما يماثلها - السلامة - الجزء 1: المتطلبات العامة ، البند 15 مقاومة الرطوبة ؛
عينة الاختبار:
تستخدم بشكل رئيسي في الإضاءة والأجهزة المنزلية والكهرباء الصناعية وخزانات الاتصالات وقطع غيار السيارات والذكاء المحمول وغيرها من المجالات.
هيكل النظام:

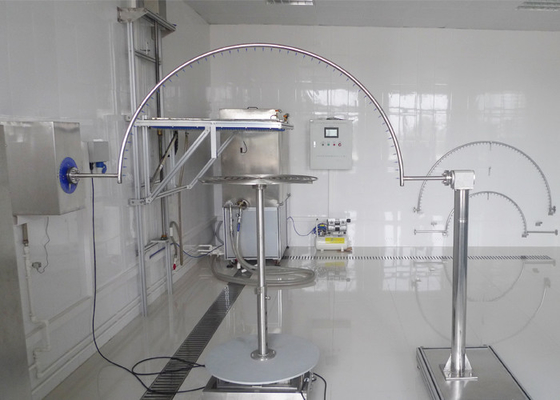

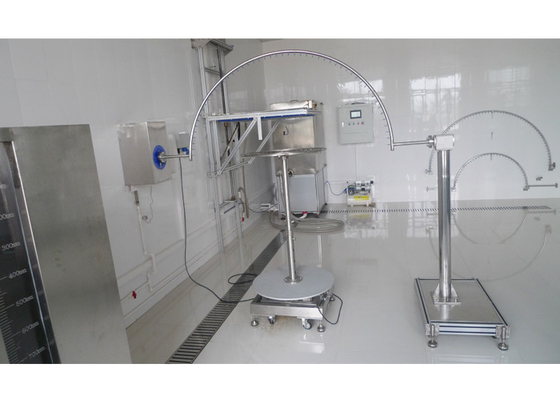

IPX1to X7 نظام اختبار دليل على المياه بما في ذلك صندوق بالتنقيط لاختبار IPX1 و IPX2 ، تتأرجح الأنابيب وأ فوهة الرش لاختبار IPX3 و IPX4 ، أ نوزل جت لاختبار IPX5 و IPX6 ، aΦ600mm القرص الدوار، مصدر مياه (أيضًا لغمر IPX7) وخزانة تحكم كهربائية.

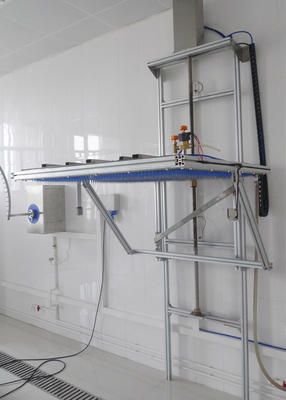

يتم تثبيت إطار اختبار التنقيط العمودي وتثبيته على الحائط.يتم دفع صندوق التنقيط لأعلى ولأسفل بواسطة برغي محرك سلسلة لتلبية متطلبات ارتفاع التنقيط 200 مم ؛يتم أيضًا تثبيت الأنبوب المتذبذب على الحائط ويتم تدويره بواسطة المحرك.
معامل:
| 1. صندوق بالتنقيط لاختبار IPX1 و IPX2 | |
| منطقة اختبار التنقيط |
1000 × 600 مم ، قابلة للتخصيص
|
| ارتفاع بالتنقيط | 200 مم ، قابل للتعديل.يتم استشعاره تلقائيًا بواسطة مستشعر الأشعة تحت الحمراء ، عندما تكون الإبرة في أعلى نقطة في العينة 200 مم ، سيتوقف صندوق التنقيط تلقائيًا. |
| معدل التنقيط (تدفق المياه) | 1 + 0.05 0mm / min أو 3 + 0.05 0mm / min قابلة للتحويل ، اعتماد تقنية هطول الأمطار الرقمية |
| ثقب إبرة | Φ0.4 مم |
| المسافة بين الثقوب | 20 ملم |
| وقت الاختبار | 0-999.9 دقيقة ، يمكن ضبطها مسبقًا |
| طريقة التثبيت | نوع الحائط أو الأرضية |
|
2. الأنابيب المتذبذبة لاختبار IPX3 و IPX4 |
|
| نصف قطر الأنابيب المتذبذبة |
التكوين القياسي هو R600 و R800 و R1000 ونصف قطر آخر R200 و R400 و R1200 و R1400 و R1600mm متوفرة ، مصنوعة من الفولاذ المقاوم للصدأ
|
| ثقب إبرة | Φ0.4 مم |
| وشملت زاوية من فتحتين | IPX3: 120 درجة ؛IPX4: 180 درجة |
| زاوية البندول | IPX3: 120 درجة (± 60 درجة) ؛IPX4: 350 درجة (± 175 درجة) |
| سرعة تمطر |
IPX3: 4 ثانية / وقت (2 × 120 درجة) ؛ IPX4: 12 ثانية / وقت (2 × 350 درجة) ؛ |
| تدفق المياه | 1-10L / دقيقة قابل للتعديل |
| وقت الاختبار | 0.01S-99hours 59min ، يمكن ضبطها مسبقًا |
|
3. فوهة الرش لاختبار IPX3 و IPX4
|
|
| معلمات فوهة الرش |
القطر الخارجي: Ф102mm القطر الكروي: SФ75.5mm 121 ثقبًا بقطر Ф0.5 مم ؛ 1 فتحة في المركز 1 دوائر داخلية من 12 ثقبًا عند 30 درجة 4 دوائر خارجية مكونة من 24 حفرة عند درجة 15 درجة درع متحرك - المنيوم فوهة رش نحاس |
| تدفق المياه | 10L / min ± 5٪ ، مقياس التدفق قابل للتعديل |
| مقياس الضغط | 50-150Kpa ، نطاق مقياس الضغط 0-0.25Mpa |
| 4. فوهة طائرة لاختبار IPX5 و IPX6 | |
| قطر فوهة | IPX5: Φ6.3 مم ؛IPX6: Φ12.5 ملم |
| تدفق المياه | IPX5: 12.5 ± 0.625 لتر / دقيقة ؛IPX6: 100 ± 5 لتر / دقيقة |
| المسافة من فوهة النفث إلى العلبة | 2.5-3 م |

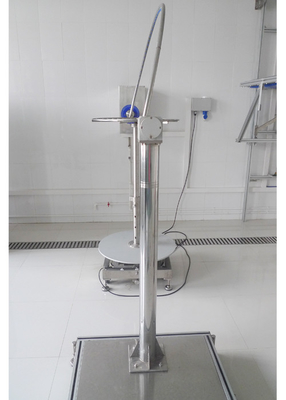

| 5. القرص الدوار | |
| قطر الدائرة | 600mm ، 800mm و 1000mm متوفرة ، |
| سرعة الدوران | 1 ص / دقيقة |
| زاوية قابلة للإمالة | 15 درجة |
| اختبار زاوية الدوران | 90 درجة ، دوران مستمر |
| السمة للشئ | ≤ 150 كجم |
|
6. إمداد المياه (أيضًا لغمر IPX7) وخزانة التحكم الكهربائية
|
|
| المعمول بها |
(أ) إمدادات المياه لاختبار IPX1 ~ IPX6 للماء (ب) اختبار الغمر في الماء IPX7 (ج) تخزين المياه لاختبار ضيق المياه IPX8 (د) التحكم الآلي في المعدات المقاومة للماء بالكامل |
| خزان المياه |
إنه قابل للتطبيق على تخزين المياه في اختبار رش الماء القوي IPX5 ~ IPX6 ، وحقن الماء من IPX8 ، و IPX7 الحجم: 1000 لتر البعد: L1000mmXW1000mmXH1000mm نافذة المراقبة: نافذة زجاجية مقواة أبعاد نافذة المراقبة: W200mmXH1250mm مقياس العمق: الفولاذ المقاوم للصدأ ارتفاع مقياس العمق: 1300 مم ، الدقة 1 مم التحكم في مستوى السائل: مفتاح تعويم + أنبوب تجاوز |
| مجلس الوزراء السيطرة: |
كشف التدفق: ردود فعل إشارة التدفق من خلال مقياس التدفق الإلكتروني ضبط التدفق: ضبط على شاشة اللمس كشف درجة الحرارة: PID تحكم: PLC وظيفة التحكم: إمداد الماء بدرجة حرارة ثابتة ، وإمداد ماء بالتدفق المستمر ، وإمداد ماء بضغط ثابت ، والتحكم في وقت الاختبار. وظيفة الحماية: حماية التسرب ، حماية الزائد ، حماية ماس كهربائى |
| IPX7 قوس الرفع التلقائي الغمر |
مسافة الرفع: 0 ~ 1250mm أبعاد القوس: L1000mmXW1000mm وزن حمولة القوس: 50 كجم |
