| اسم العلامة التجارية: | HeJin |
| رقم الطراز: | GW-1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 10 مجموعات شهريا |

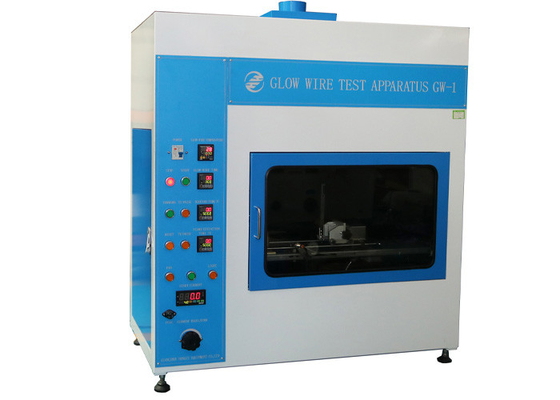

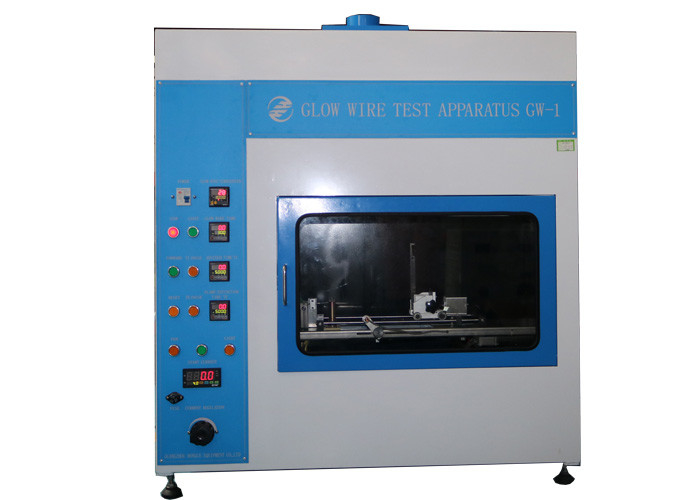

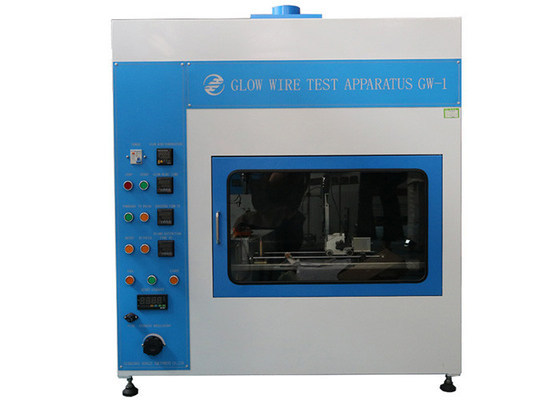

متوهجة - سلك اختبار معدات اختبار القابلية للاشتعال لـ IEC60695-2-10 مع تشغيل توهج الأسلاك والأزرار 4 مم
اساسي:
IEC60695-2-10 اختبار مخاطر الحريق - الجزء 2-10: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - جهاز الأسلاك المتوهجة وإجراءات الاختبار الشائعة ،
IEC60695-2-11 اختبار مخاطر الحريق - الجزء 2-11: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - طريقة اختبار قابلية الاشتعال بالأسلاك المتوهجة للمنتجات النهائية ،
IEC60695-2-12 اختبار مخاطر الحريق - الجزء 2-12: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - طريقة اختبار مؤشر قابلية الاشتعال بالأسلاك المتوهجة (GWFI) للمواد ،
IEC60695-2-13 اختبار مخاطر الحريق - الجزء 2-13: طرق الاختبار القائمة على التوهج / الأسلاك الساخنة - طريقة اختبار قابلية الاشتعال بالأسلاك المتوهجة للمواد.
وصف جهاز الاختبار:
يتكون سلك التوهج من سلك النيكل / الكروم (> 77٪ Ni / 20 ± 1٪ Cr) ، بقطر إجمالي يبلغ 4.00 مم ± 0.07 مم (قبل الانحناء).أبعاد حلقة السلك المتوهج موضحة بالتفصيل في الشكل 1.
يجب أن يتم تلدين سلك التوهج الجديد لمدة لا تقل عن 10 ساعات عن طريق تعريضه لتيار لا يقل عن 120 أمبير قبل استخدامه لإجراء اختبار.يمكن تحقيق وقت التلدين الكلي بشكل تراكمي.لتجنب التلف ، يجب عدم تركيب المزدوج الحراري أثناء التلدين.في نهاية التلدين ، يجب التحقق من عمق ثقب الجيب الحراري.

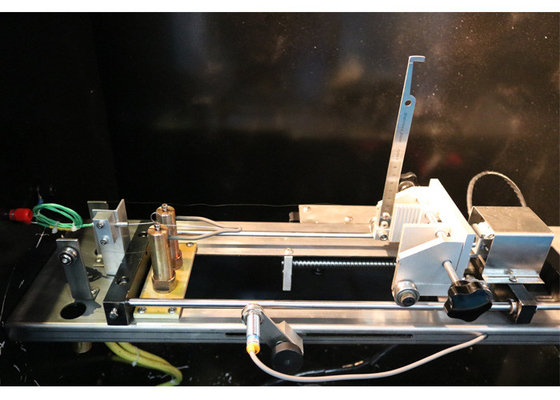

يجب تصميم جهاز الاختبار بحيث يتم الاحتفاظ بسلك التوهج في مستوى أفقي ويطبق قوة مقدارها 0.95 نيوتن ± 0.1 0 نيوتن على عينة الاختبار أثناء تطبيق سلك التوهج.يجب الحفاظ على القوة عند هذه القيمة عندما يتحرك سلك التوهج أو عينة الاختبار أفقياً أحدهما باتجاه الآخر.تغلغل طرف سلك الوهج إلى الداخل ومن خلاله
يجب أن تكون عينة الاختبار محددة بـ 7 مم ± 0.5 مم.
المعلمات:
| المعلمات | GW-1 |
| طاقة كهربائية شغالة | 220 فولت / 50 هرتز |
| وضع عملية التحكم | التحكم الكهربائي ، زر التشغيل |
| خيوط متوهجة | Ф4mm ± 0.04mm (> 77٪ Ni / 20 ± 1٪ Cr) شكل حلقة معياري خاص ، وضع أفقي |
| ضغط العينة على خيوط متوهجة | 0.95N ± 0.1N |
| أقصى عمق للتدفئة | 7 مم ± 0.5 مم |
| سرعة حركة العينة | 10 مم / ثانية - 25 مم / ثانية |
| معايرة درجة الحرارة | درجة حرارة المعايرة: 960 ° ± 10 ° C ، السلك الساخن بالتسخين الكهربائي |
| المزدوجات الحرارية: RS مستورد 1 مم من النيكل والكروم / النيكل / النيكل والألمنيوم K-Thermocouple ، مقاومة درجات الحرارة 1100 ° | |
| رقائق الفضة: نقاء 99.8٪ ، المساحة: 2 متر مربع ، السماكة: 0.06 مم | |
| صينية | طبقة من ورق الحرير (12-30 جم / م 3) مغطاة على لوح خشب الصنوبر بسمك 10 مم ، بمسافة 200 ± 5 مم أسفل عينة الاختبار |
| غرفة الاختبار | > 0.5 مكعب ، مسافة العينة من داخل الصندوق أكبر من 100 مم ، خلفية سوداء لليوغون ، إضاءة الخلفية ≤ 20Lx ، مع مروحة العادم |
| وقت الاختبار | 30 ثانية ± 1 ثانية |
| إجراء الاختبار | يتم تشغيل عينة الاختبار بواسطة السيارة والتشغيل التلقائي ، وستعود السيارة تلقائيًا بعد إدخال سلك التوهج في عينة الاختبار البالغة 7 مم |
| إضاءة | تجهيز مع الإضاءة في غرفة الاختبار ، مع التحكم |
| البعد | 1100 * 550 * 1200 مم ، 140 كجم |
